- «Перевірка: ок» — гнізда не перетинаються, не заходять у стінки й перешкоди і вміщаються по глибині.
- «Креслення» — аркуш для друку або PDF із таблицею гнізд.
- «Посилання» — коротка адреса проєкту; «Зберегти» — файл .ftu.
- «Надіслати на розрахунок» — без реєстрації: імʼя, контакт, коментар.
Макет готовий — залишилося переконатися, що він ріжеться, і передати нам. Усе потрібне — у верхній панелі й у рядку стану внизу.

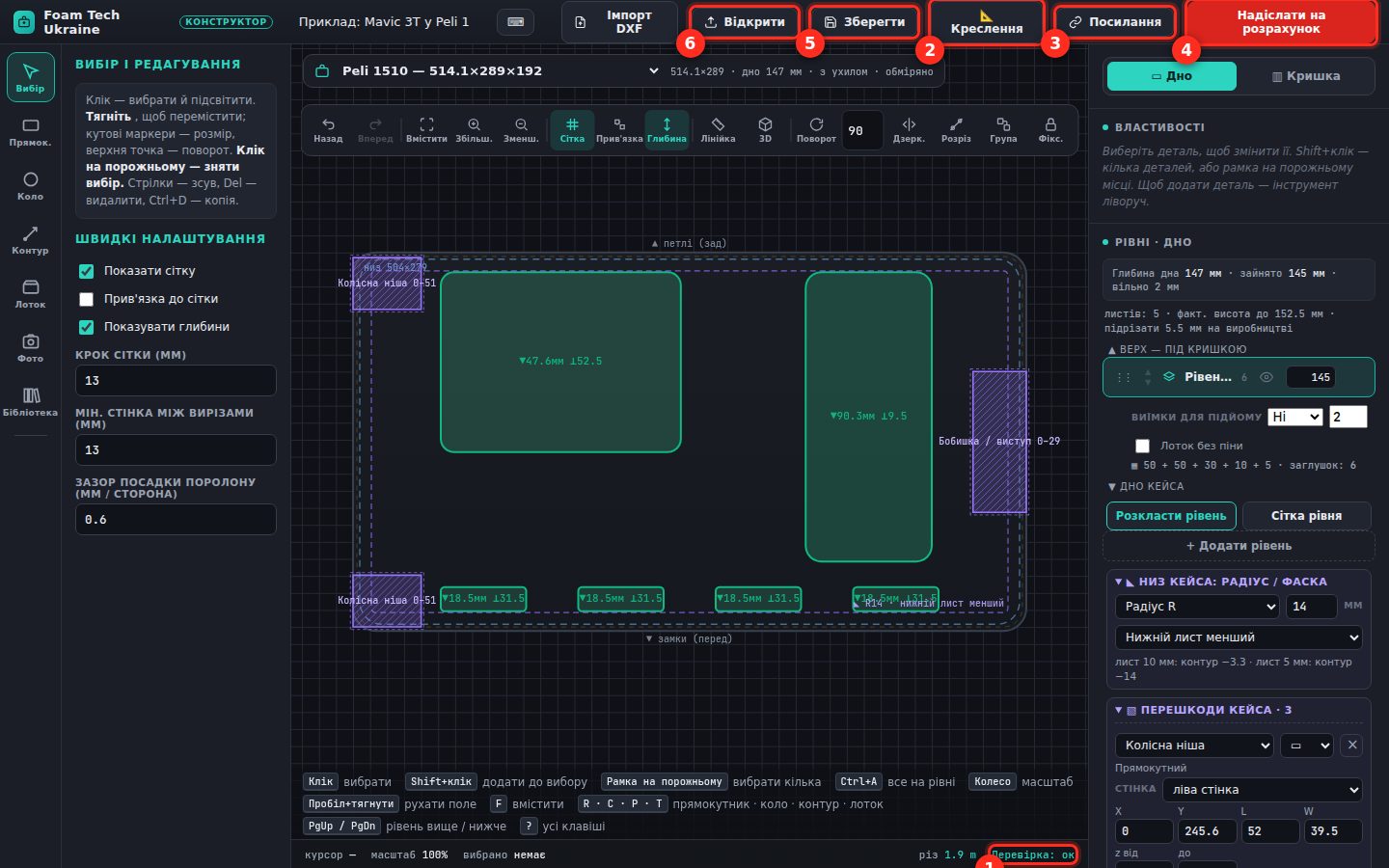

1Де що знаходиться
- Перевірка (1) — унизу праворуч: «ок» або кількість помилок і причина; виділіть деталь — побачите причину саме для неї;
- Креслення (2) — аркуш для друку чи PDF;
- Посилання (3) — проєкт за посиланням;
- Надіслати на розрахунок (4) — заявка нам;
- Зберегти (5) / Відкрити (6) — файл проєкту
.ftuна вашому компʼютері, щоб продовжити пізніше.
2Якщо перевірка червона

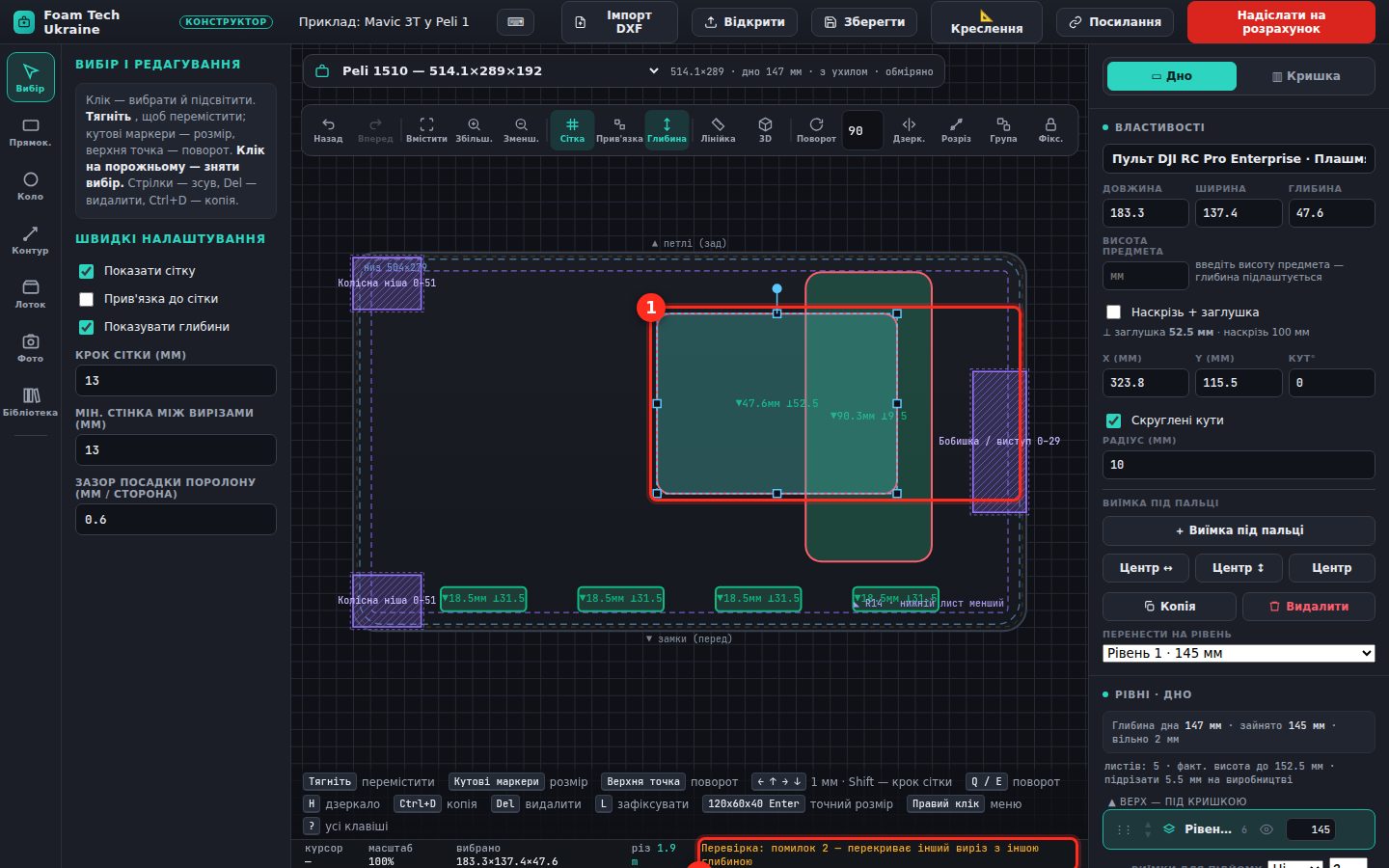

Тут пульт насунули на дрон (1) — у рядку «Перевірка» (2) зʼявилося «помилок 2 — перекриває інший виріз з іншою глибиною», а деталі підсвічені. Типові помилки й що робити:
- перекриває інший виріз — розсуньте деталі або «Розкласти в кейс»;
- за межами робочої зони — деталь ближче до стінки, ніж «Мін. стінка», — посуньте до центру або поверніть (Q / E);
- залазить у перешкоду кейса — колісна ніша чи бобишка: посуньте деталь з фіолетової зони;
- глибша за рівень — гніздо глибше за свій шар поролону: зменште глибину або збільште висоту рівня.
💡 Помилилися — Ctrl+Z скасує останню дію.
3Креслення для друку

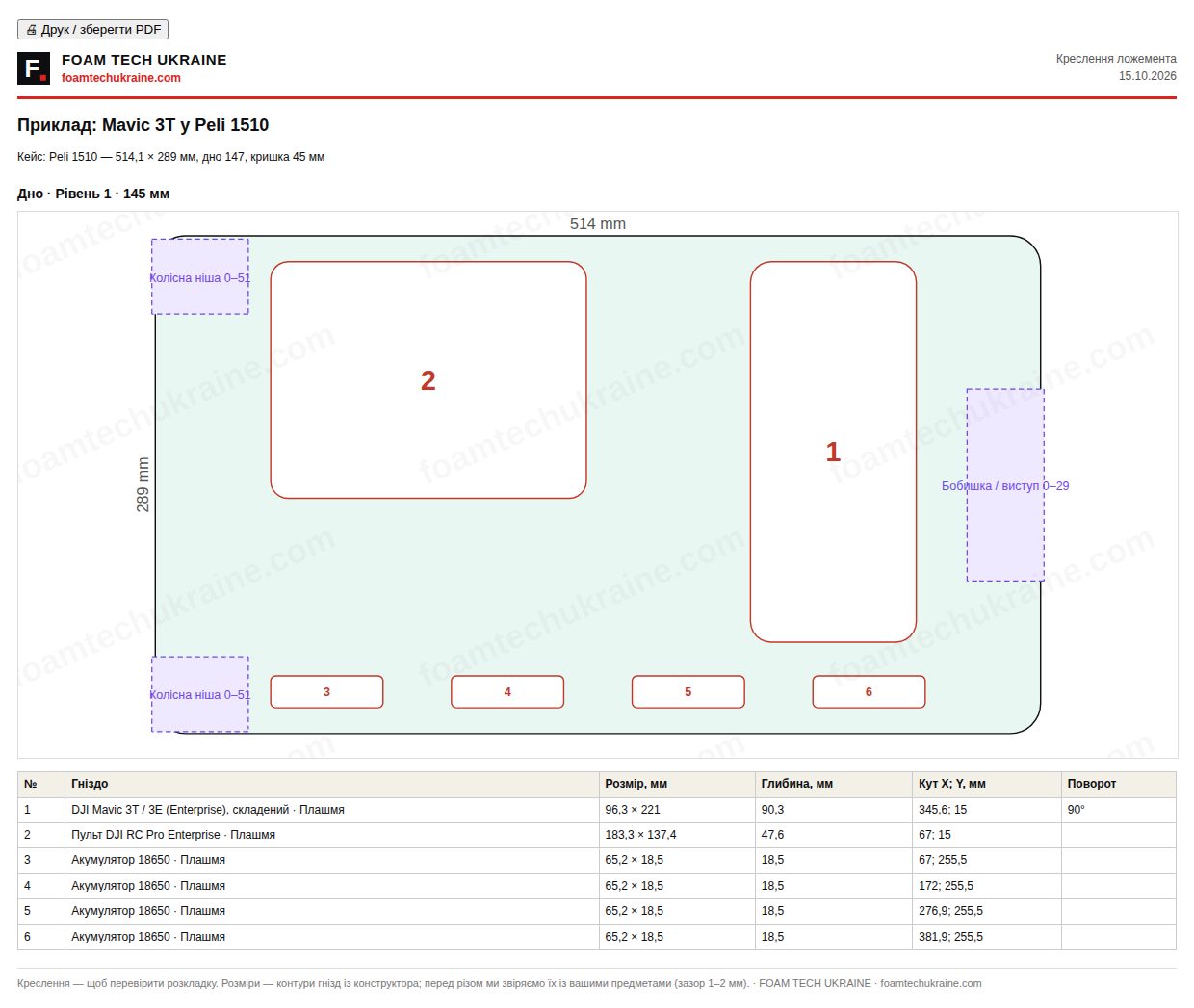

«Креслення» відкриває аркуш у новій вкладці: схема кожного рівня з розмірами, номери гнізд і таблиця — назва, розмір, глибина, координати, поворот. Кнопка «Друк / зберегти PDF» вгорі — щоб роздрукувати в масштабі й прикласти до предметів або погодити з колегами.
4Посилання на проєкт

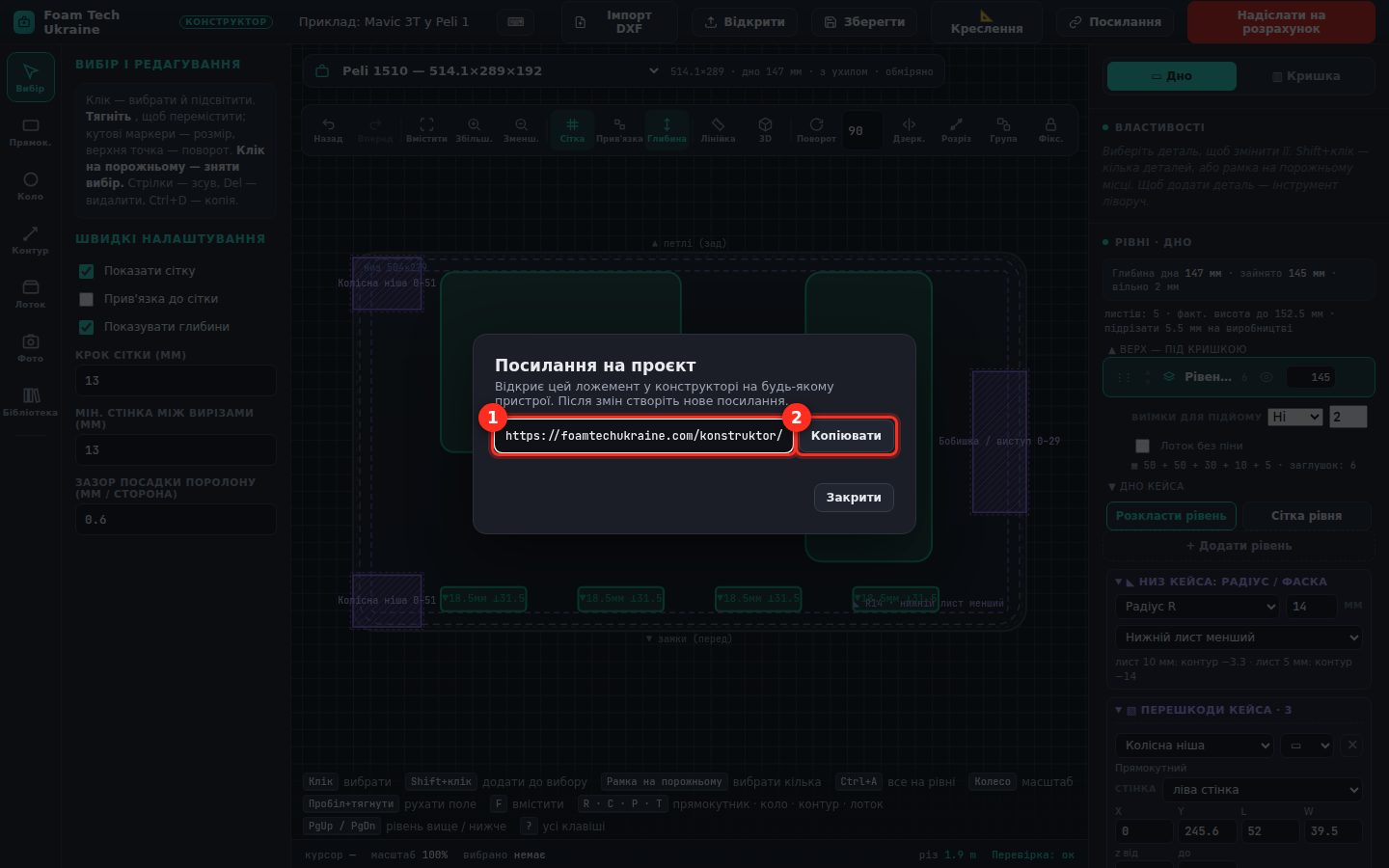

«Посилання» створює коротку адресу (1) — «Копіювати» (2) і надішліть колезі або відкрийте на іншому компʼютері. Посилання фіксує проєкт на момент створення: після змін створіть нове.
5Надіслати на розрахунок

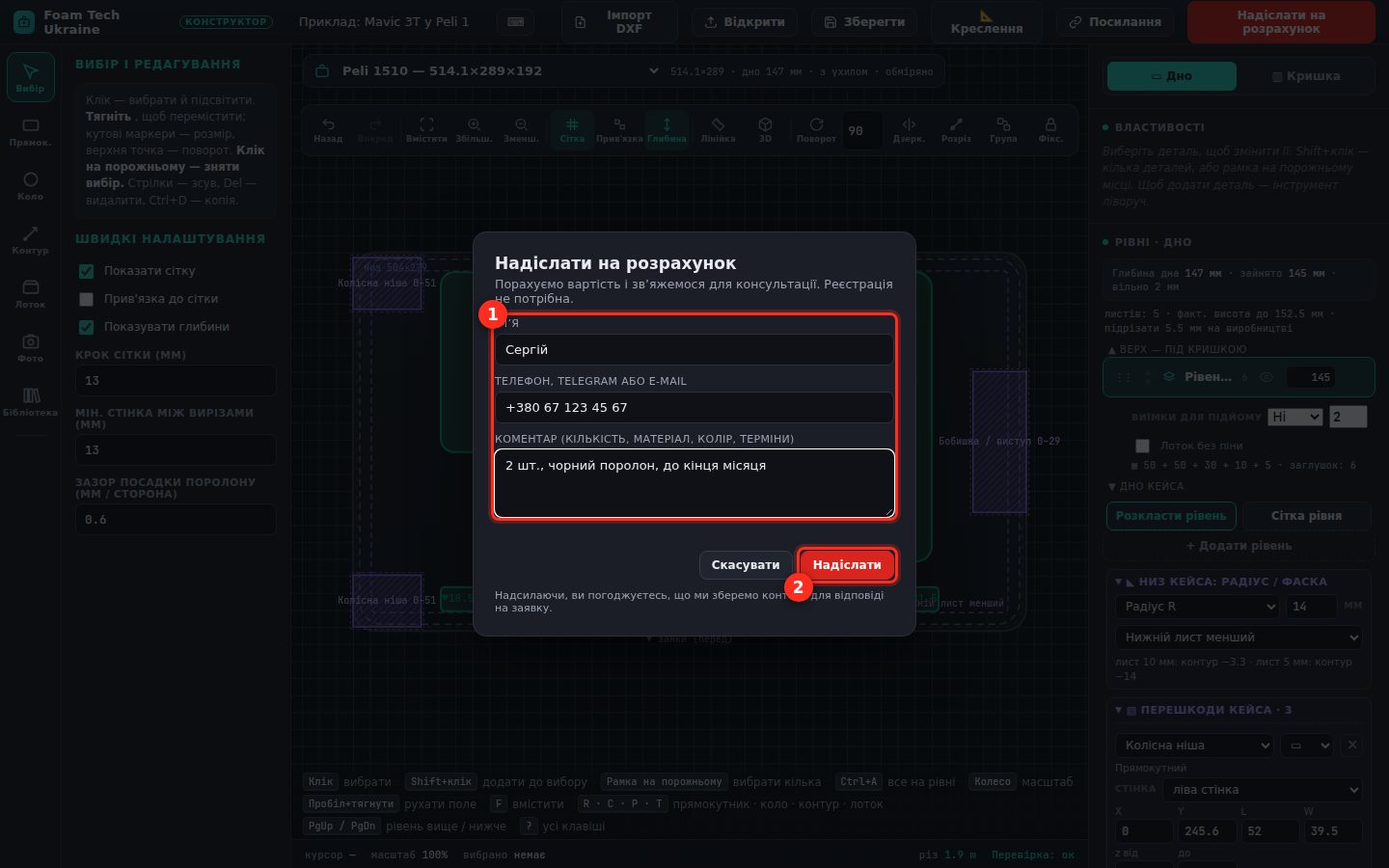

Імʼя, телефон / Telegram / e-mail і коментар (1): кількість, колір і щільність поролону, терміни. «Надіслати» (2) — макет приходить нам разом із кресленням. Реєстрація не потрібна; порахуємо вартість, звіримо контури і звʼяжемося.
💡 Макет не обовʼязково має бути ідеальним: перед різом ми все одно перевіряємо зазори й глибини під реальний матеріал.
