Немає ні DXF, ні фото — а предмет простий: коробка, циліндр, пляшка, інструмент з прямими гранями. Гніздо можна задати вручну з точністю до міліметра: прямокутник, коло, овал або довільний контур.
1Прямокутник — одразу точного розміру

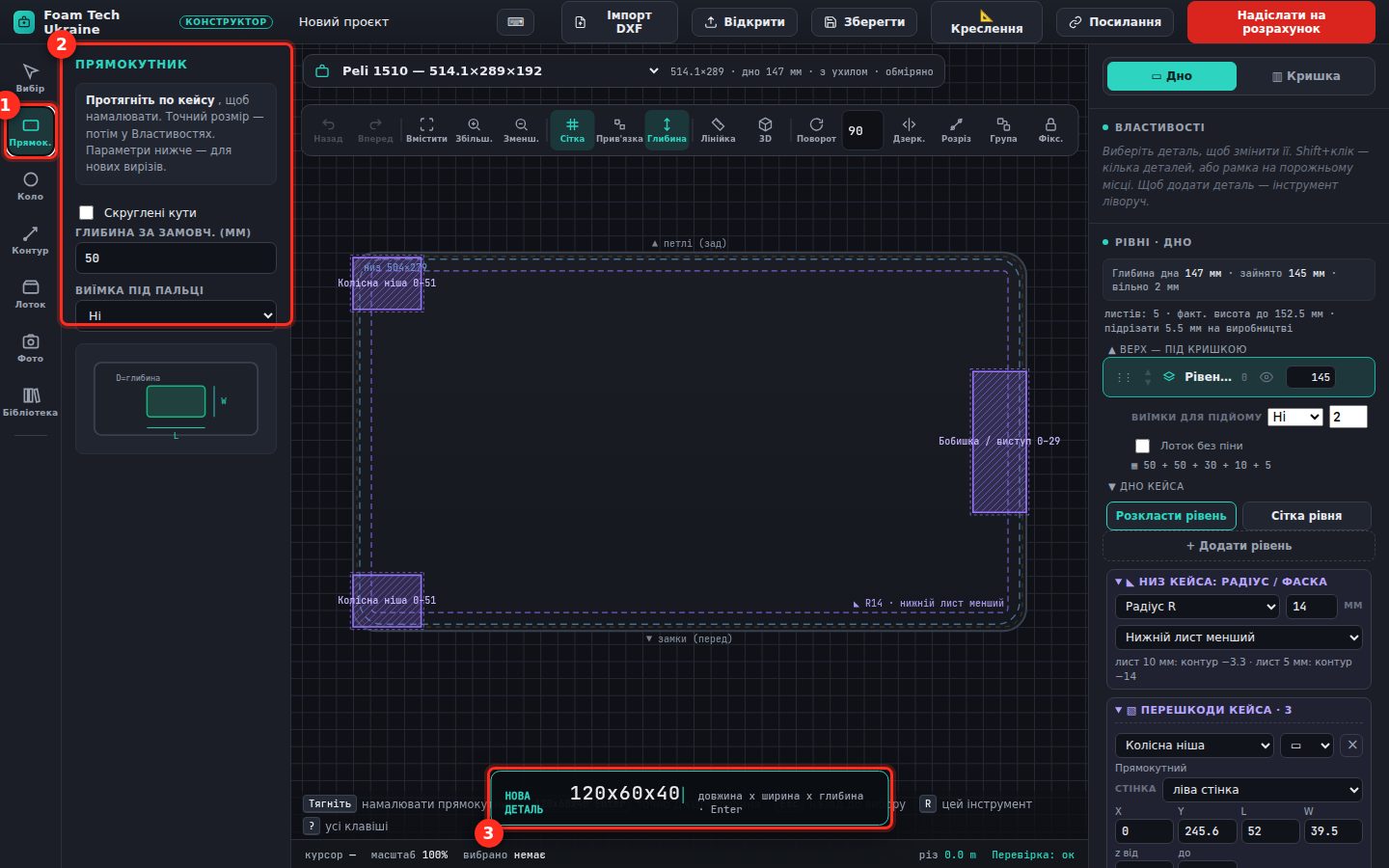

Ліворуч інструмент «Прямок.» (1), над ним — параметри нових гнізд (2): скруглені кути, глибина за замовчуванням, виїмка під пальці. Далі просто наберіть на клавіатурі розмір довжина x ширина x глибина, наприклад 120x60x40 (3), і Enter — гніздо стане в центр кейса. Можна й протягнути мишею по кейсу, а розмір виправити потім.
2Розмір і місце — у «Властивостях»

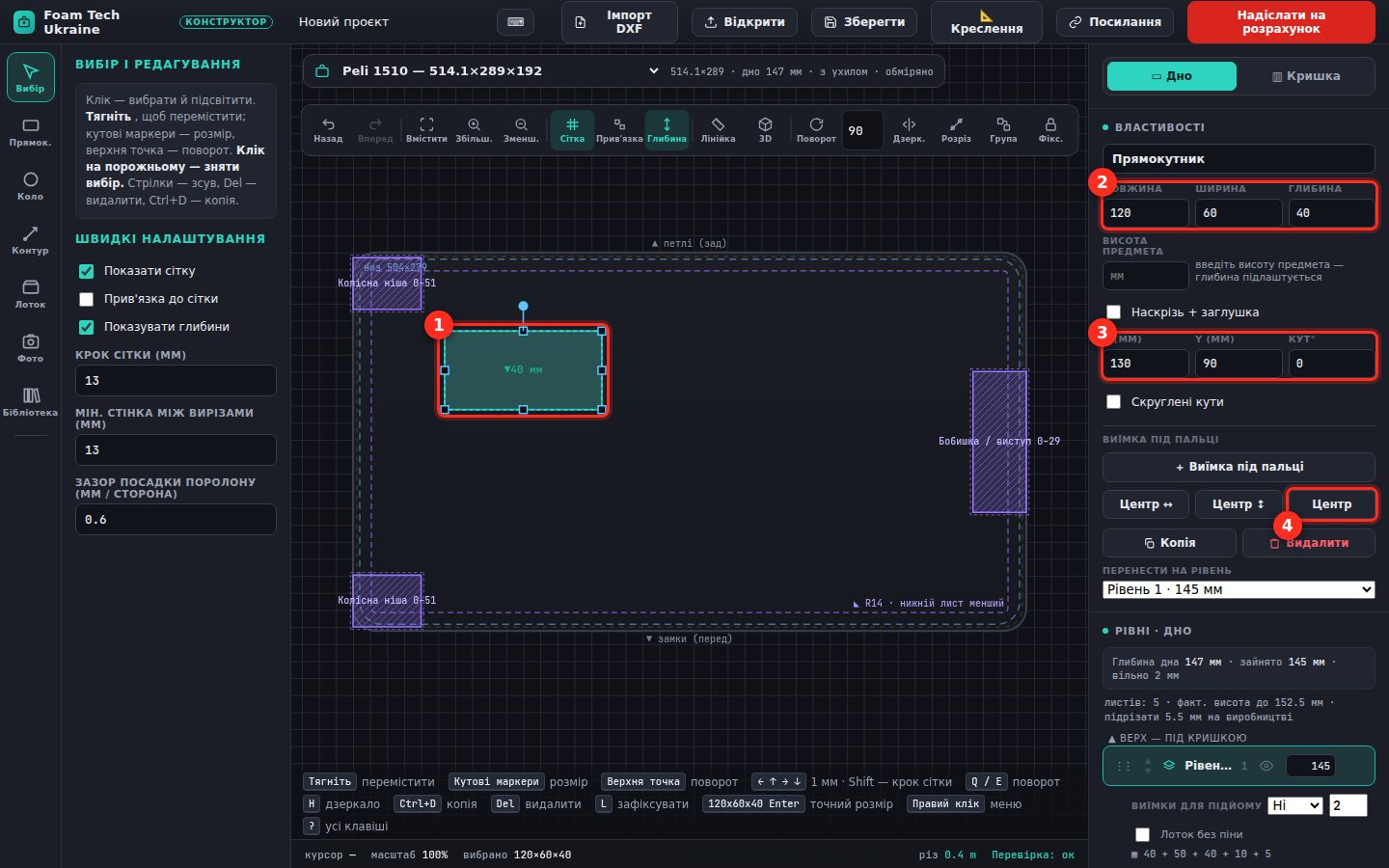

Клацніть гніздо (1): праворуч довжина, ширина, глибина (2) і координати центру X / Y та кут повороту (3). Кнопки «Центр ↔», «Центр ↕», «Центр» (4) ставлять гніздо посередині кейса. Тут же «+ Виїмка під пальці», «Копія» і «Видалити».
💡 Зручніше заповнити «Висота предмета» замість глибини: конструктор сам підбере глибину під товщини листів поролону.
3Коло та овал

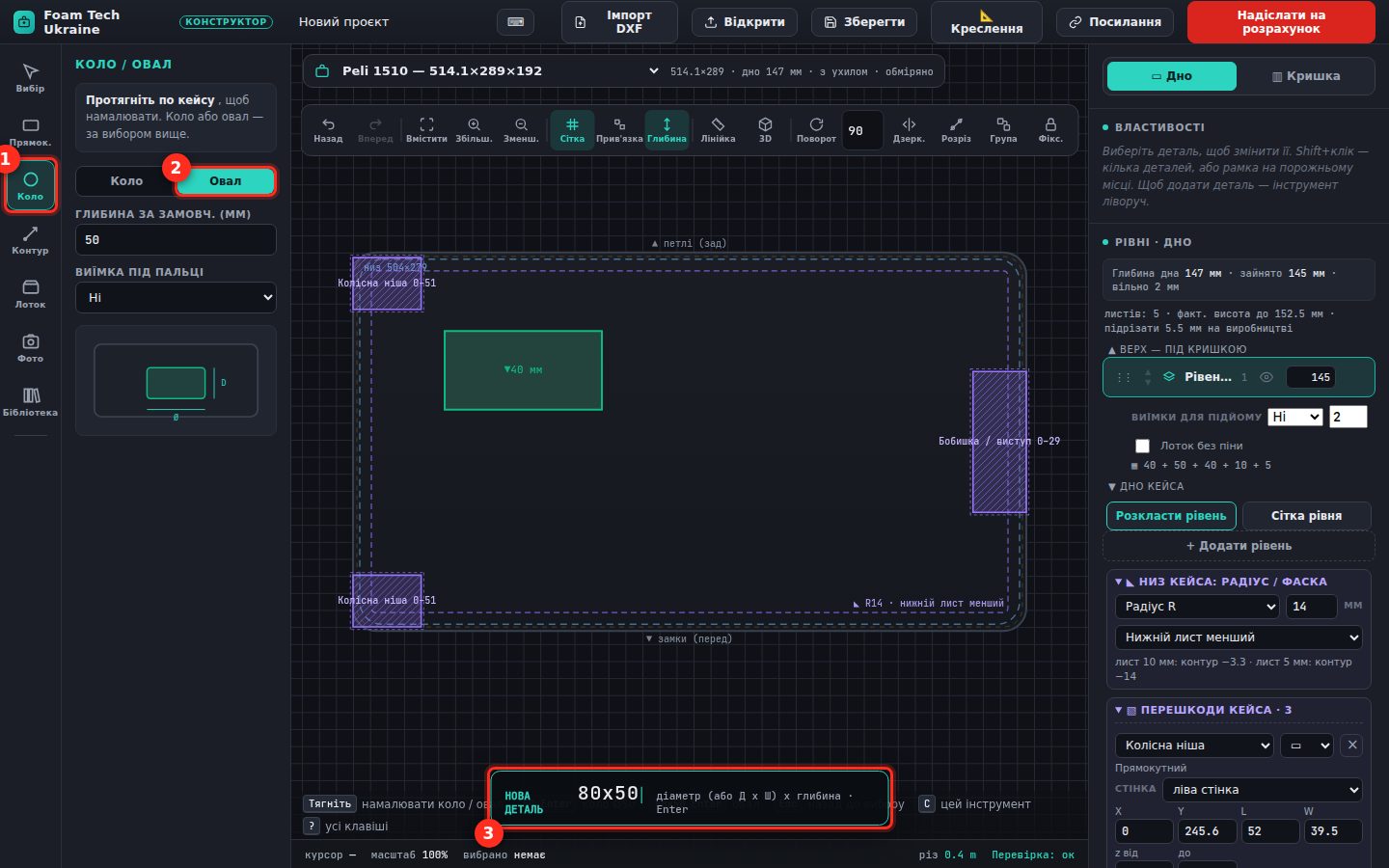

Інструмент «Коло» (1), перемикач «Коло / Овал» (2). Для кола наберіть діаметр (22), для овалу — довжину x ширину (80x50) (3) і Enter. Так роблять гнізда під пляшки, балони, ліхтарі, рулони.
4Довільний контур — клік за кліком

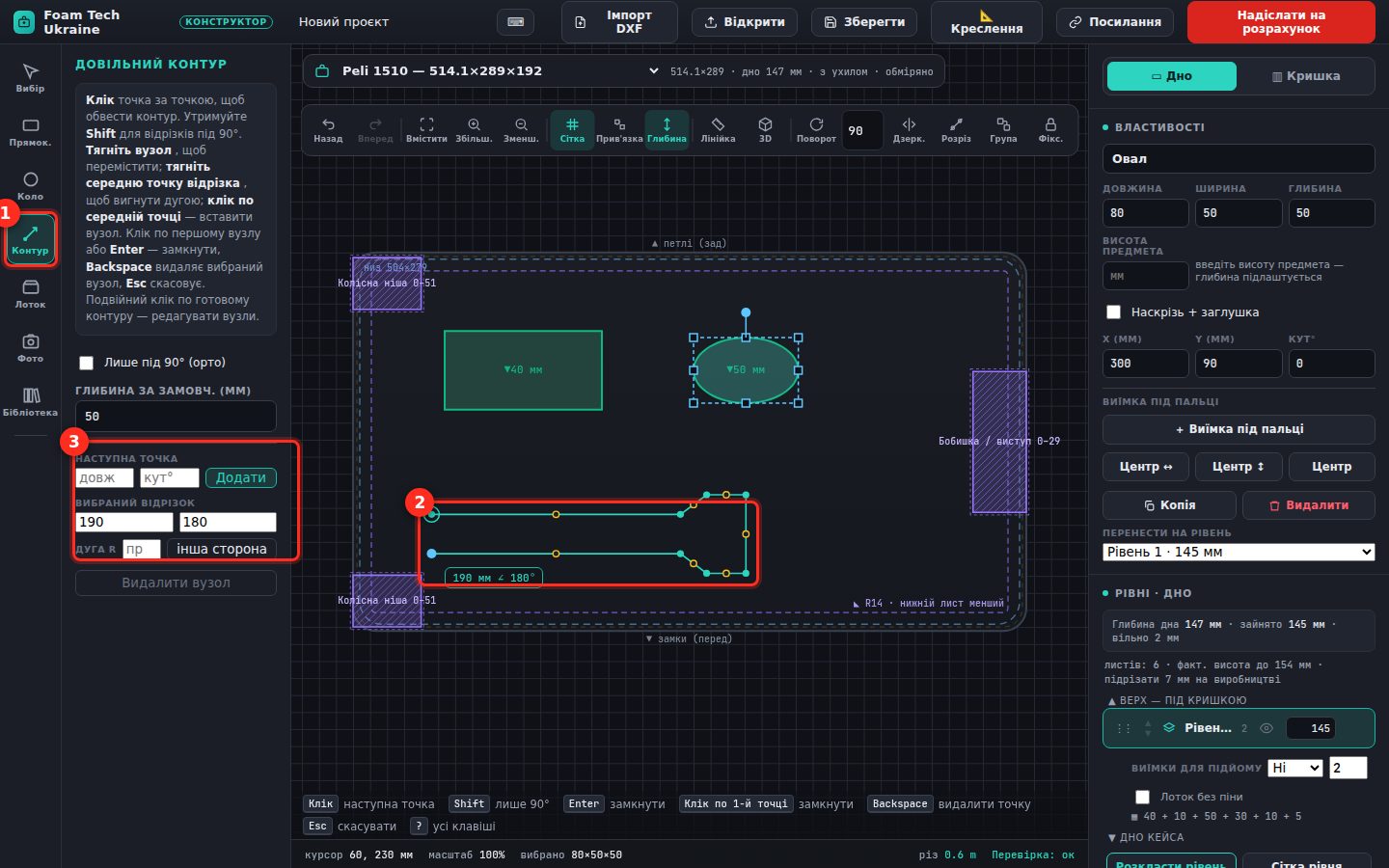

Інструмент «Контур» (1): клікайте по кейсу точку за точкою (2), Shift — відрізки строго під 90°. Точний відрізок задається в панелі «Наступна точка» (3): довжина й кут, потім «Додати». Замкнути контур — клік по першій точці або Enter; Backspace видаляє точку, Esc скасовує.
5Підправити контур: вузли і дуги

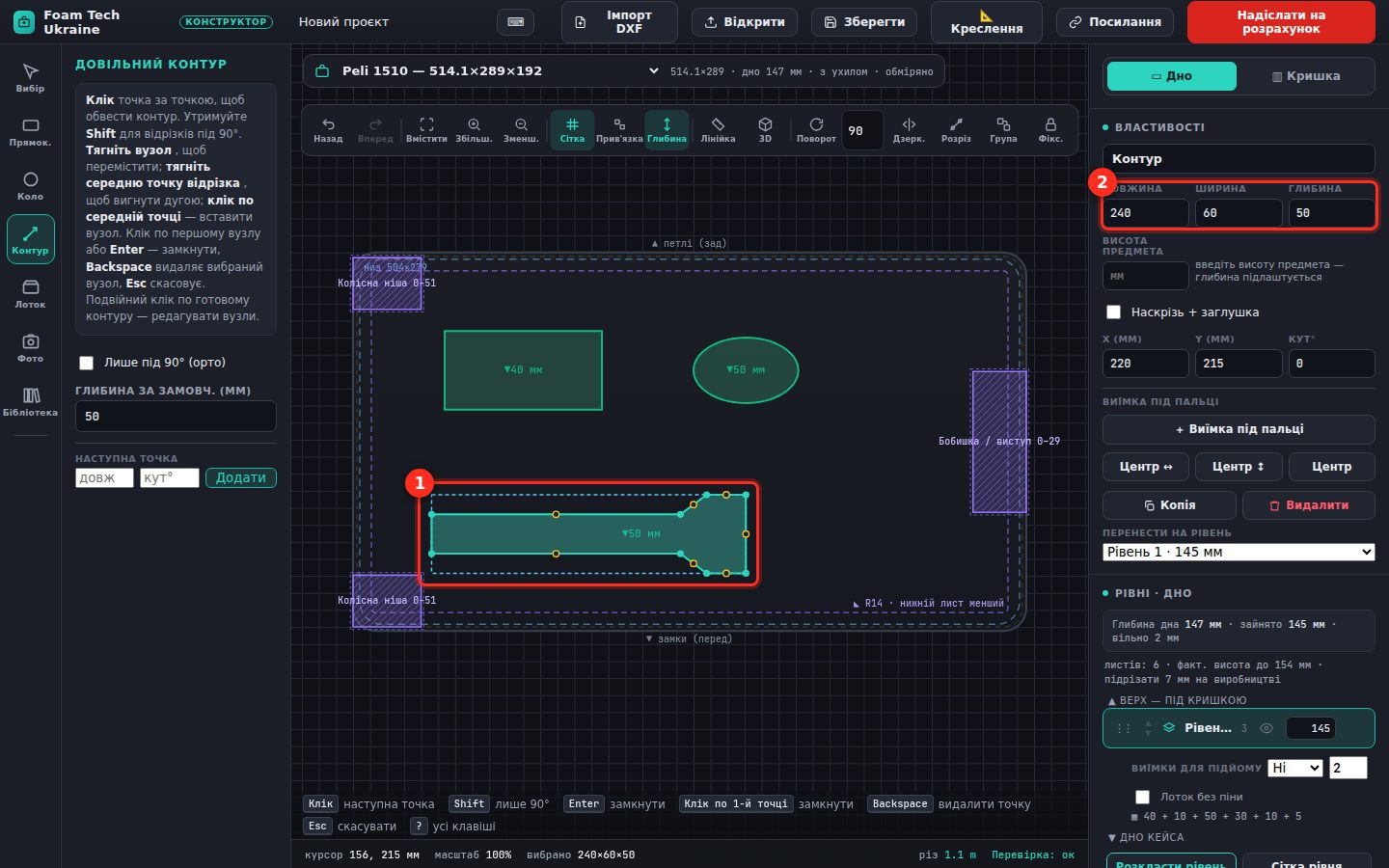

Подвійний клік по готовому контуру (1) — режим редагування вузлів: тягніть вузол, щоб перемістити; тягніть середню точку відрізка, щоб вигнути його дугою; клік по середній точці додає новий вузол. Габарит і глибина — у «Властивостях» (2).
💡 Складна форма з вигинами швидше виходить з фото на аркуші А4 — контур обведеться сам.
