Колісні ніші, петлі, замки, ручки, упор кришки, ребра на дні — усе, що виступає всередину кейса, забирає місце в поролоні. У кейсах з бази перешкоди вже задані. Для свого кейса їх варто додати, інакше гніздо може опинитися там, де поролону немає.
1Розділ «Перешкоди кейса»

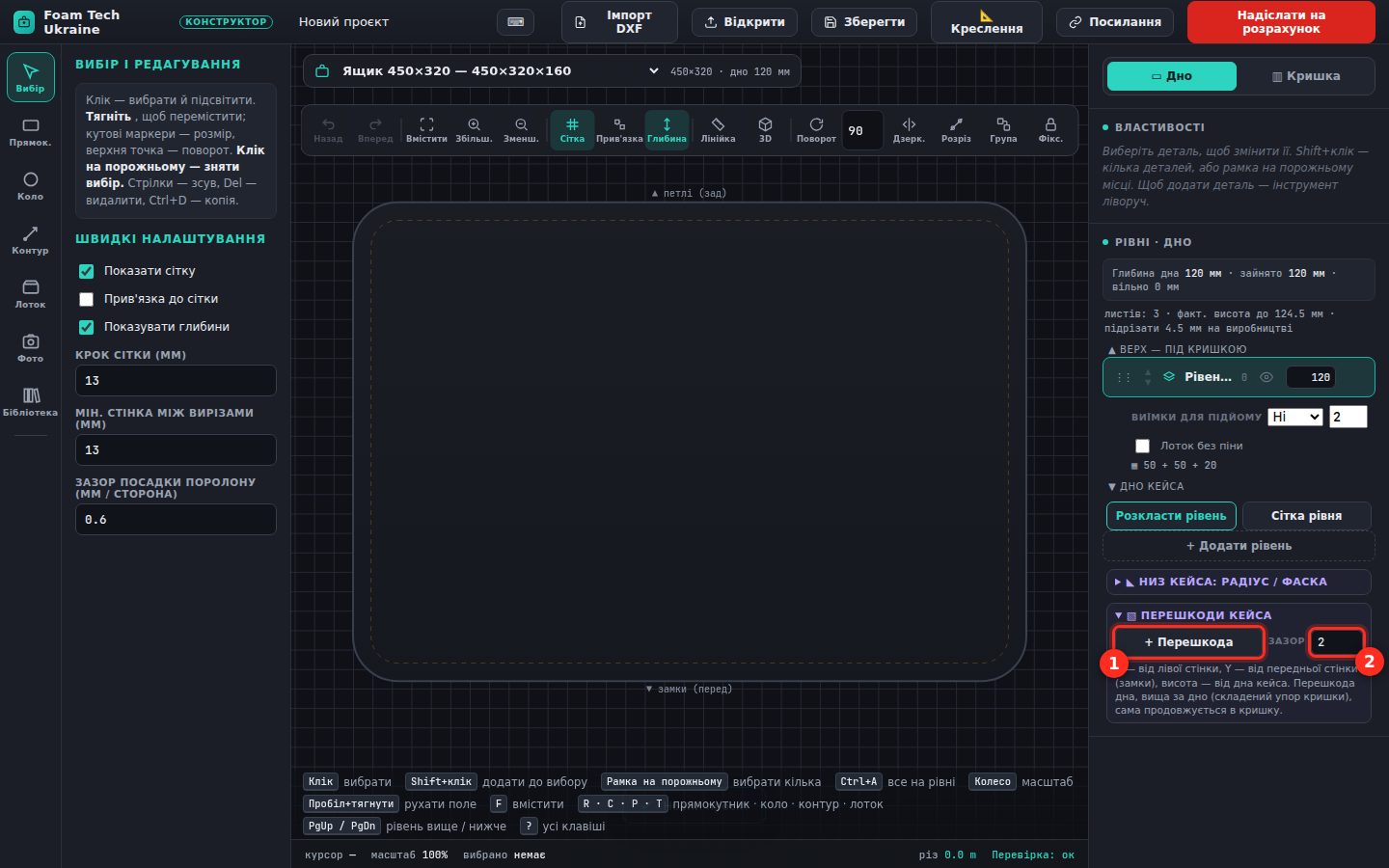

Праворуч у панелі рівнів, під «Низ кейса», — «Перешкоди кейса». Кнопка «+ Перешкода» (1) додає нову. «Зазор» (2) — скільки міліметрів поролону лишати навколо кожної перешкоди (за замовчуванням 2 мм).
2Що, де і якого розміру

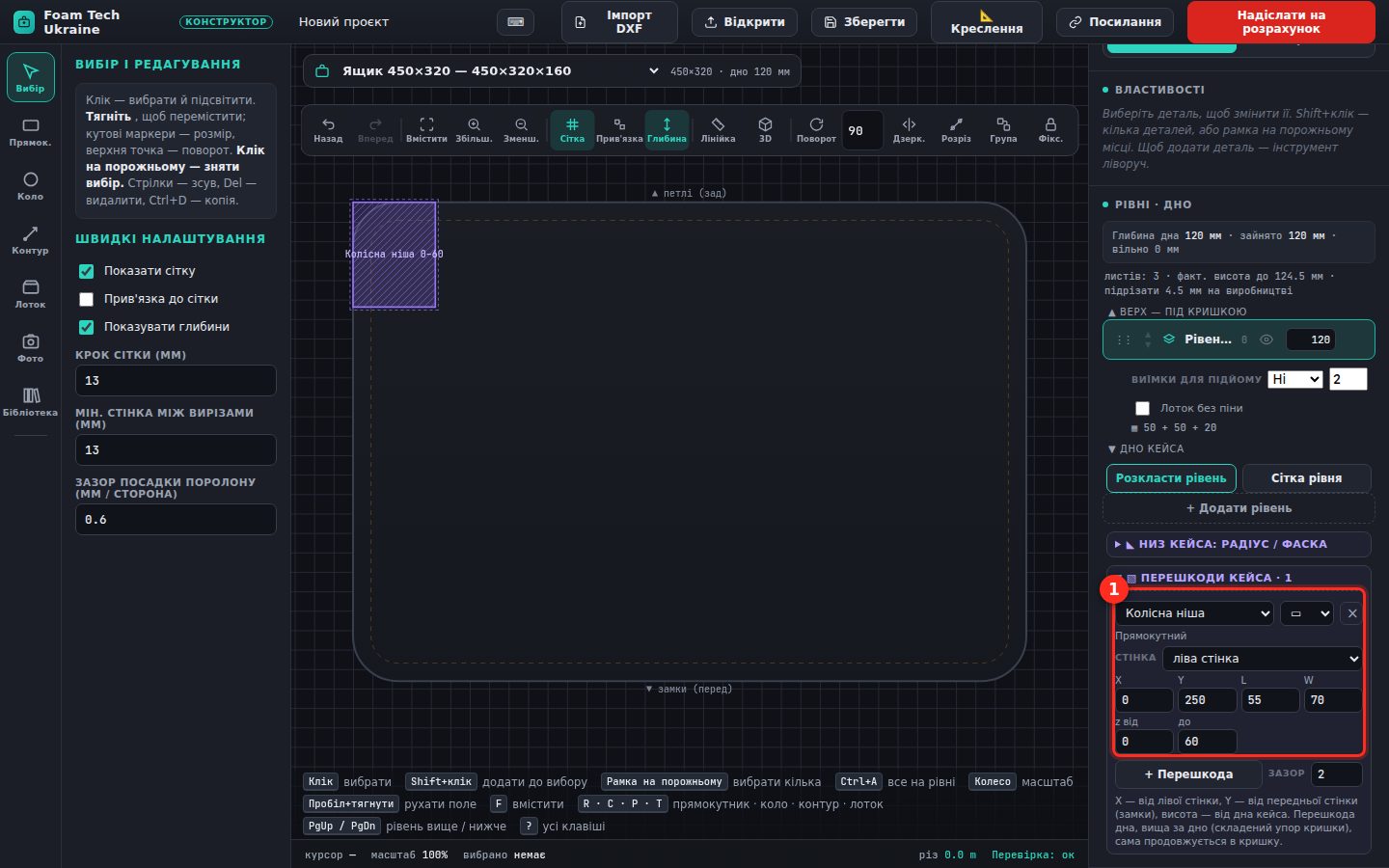

У рядку перешкоди (1):
- тип — колісна ніша, упор / газліфт кришки, петля, замок, ручка, бобишка / виступ, ребро, інше;
- форма — ▭ прямокутник, ◯ коло, ◿ клин (товстий знизу), ◠ півциліндр;
- стінка — до якої вона прилягає: передня (замки), задня (петлі), ліва, права або дно;
- X, Y, L, W — X від лівої стінки, Y від передньої, L і W — розміри;
- z від… до — висота від дна кейса: ніша на всю висоту чи лише внизу.
💡 Перешкода на дні, вища за дно кейса (наприклад, складений упор кришки), сама продовжується в кришку.
3Перевірка не дасть поставити гніздо на перешкоду

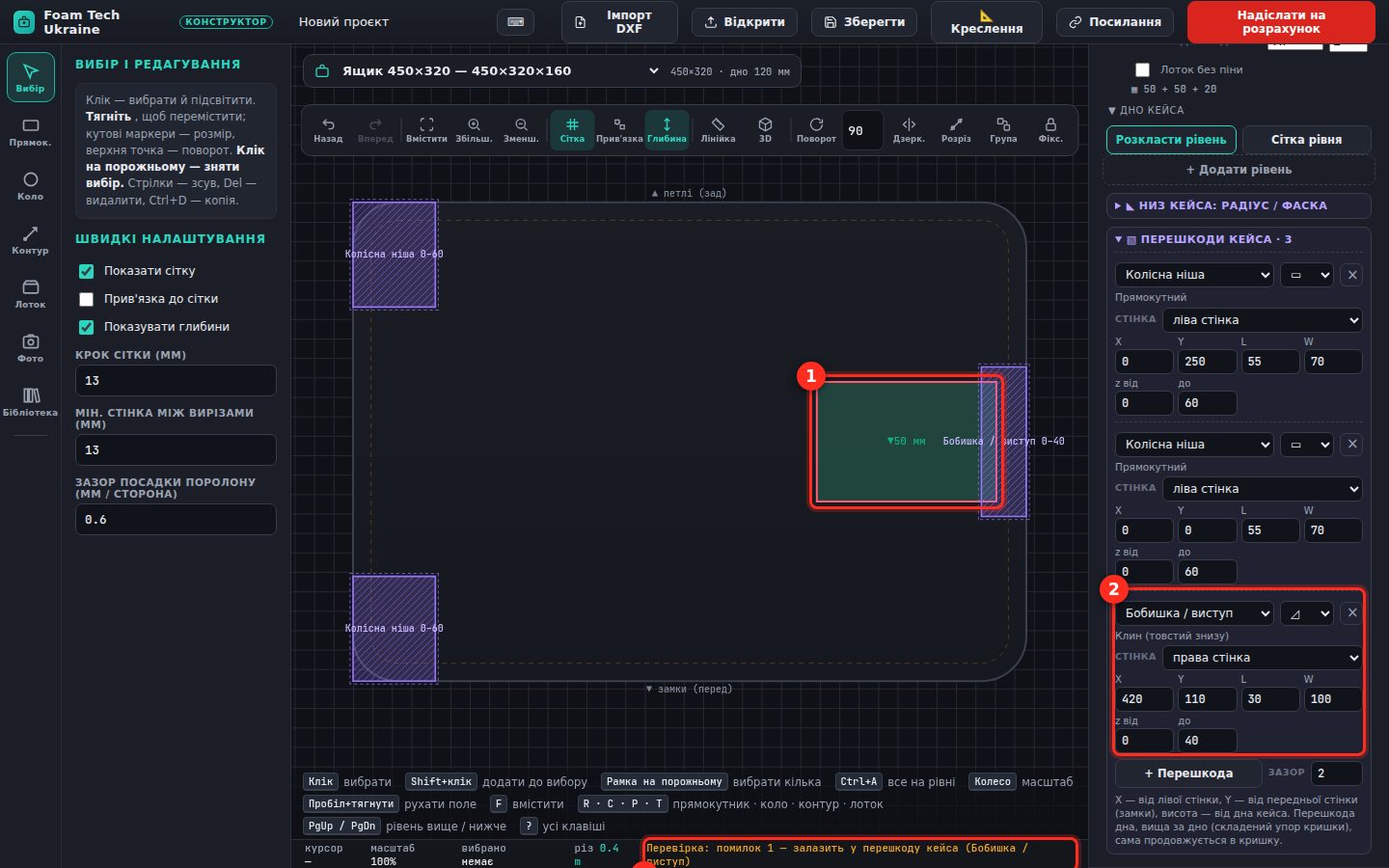

Перешкоди показані фіолетовою штриховкою. Тут гніздо (1) насунули на бобишку-клин біля правої стінки (2) — «Перевірка» (3): «залазить у перешкоду кейса (Бобишка / виступ)». Посуньте гніздо або натисніть «Розкласти в кейс» — авторозкладка обходить перешкоди сама.
4Низ кейса: радіус або фаска

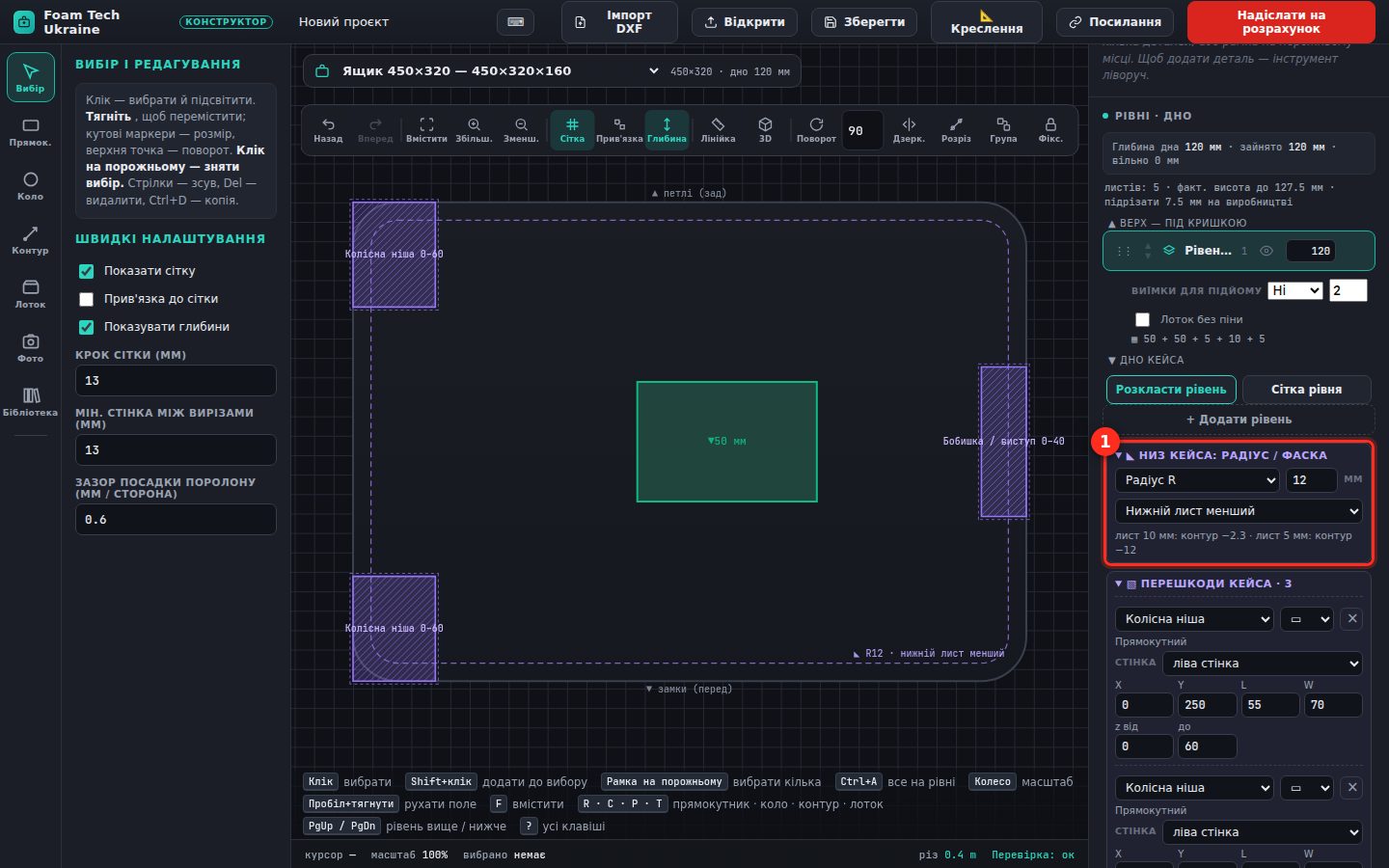

У більшості пластикових кейсів дно переходить у стінки радіусом. «Низ кейса: радіус / фаска» (1): гострий кут, радіус R або фаска 45° і розмір у мм. Як підігнати поролон: «Нижній лист менший» — нижній шар вирізається трохи меншим, або «Зрізати фаску» — краща опора по краю. Під полем видно, на скільки зменшиться контур кожного листа.
53D — фінальна перевірка

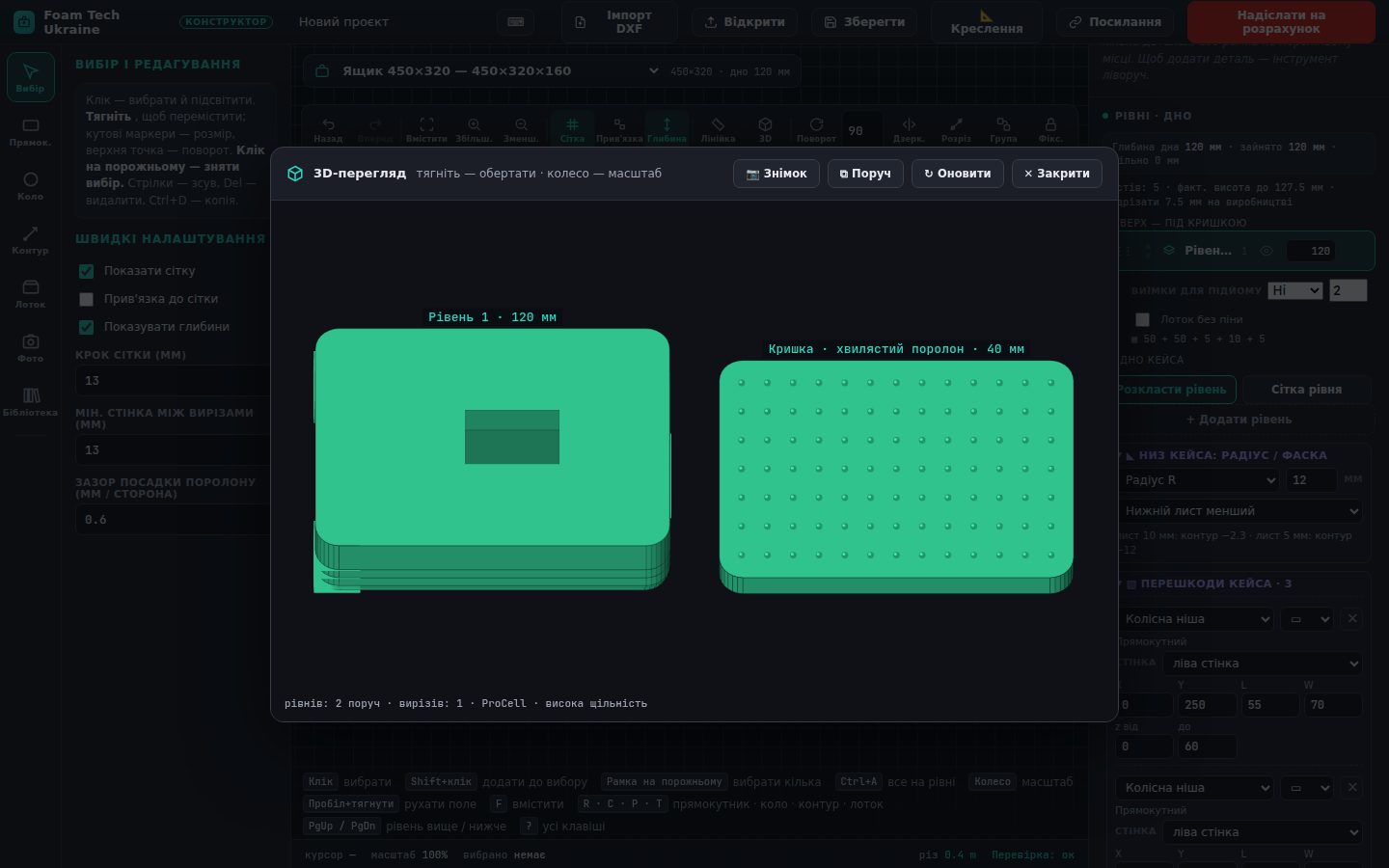

Кнопка «3D» на панелі інструментів: видно рівні, гнізда й кришку. Не впевнені, як виміряти нішу чи петлю, — надішліть фото кейса зсередини разом із заявкою, перешкоди звіримо самі.
