- Лоток з ABS-пластику фрезерується плоскою розгорткою і згинається.
- Розгортка — окремий DXF із шарами CUT + BEND; максимальна довжина згину 600 мм.
- Отвори в стінках: під пальці 23×90 мм або під стропу 25 мм.
- Усередину можна додати власний поролоновий ложемент.
Окрім поролону, ми робимо лотки з ABS-пластику: коробка фрезерується з листа плоскою розгорткою і згинається. Лоток можна поставити в кейс замість гнізда — під дрібниці, кабелі, документи — і за бажання вклеїти в нього власний ложемент.
1Інструмент «Лоток»

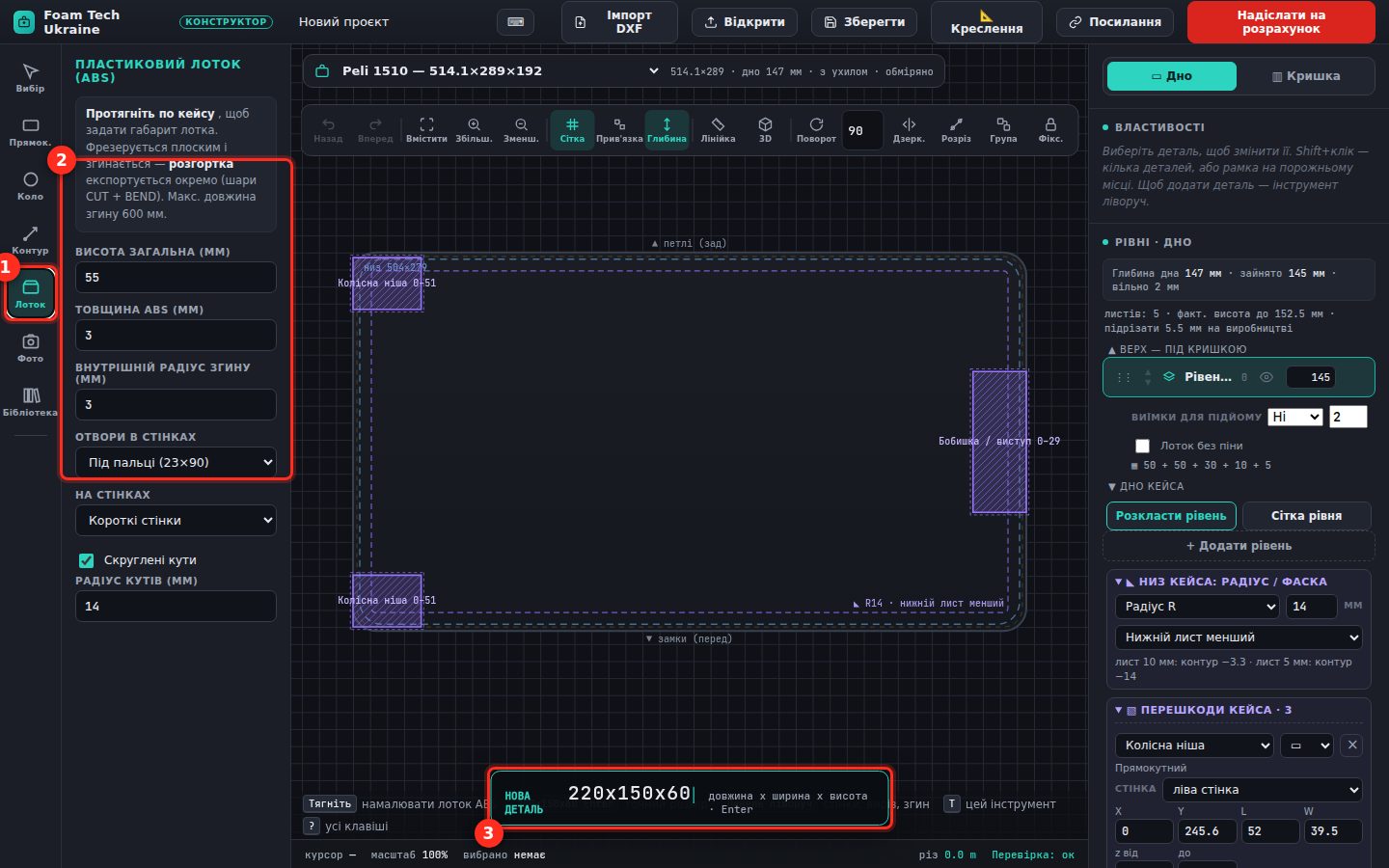

Ліворуч «Лоток» (1). Параметри (2): загальна висота, товщина ABS, внутрішній радіус згину, отвори в стінках (під пальці 23×90 або під стропу 25 мм) і на яких стінках, скруглені кути. Наберіть довжина x ширина x висота, наприклад 220x150x60 (3), і Enter — або протягніть мишею.
⚠ Максимальна довжина згину — 600 мм.
2Властивості лотка і розгортка

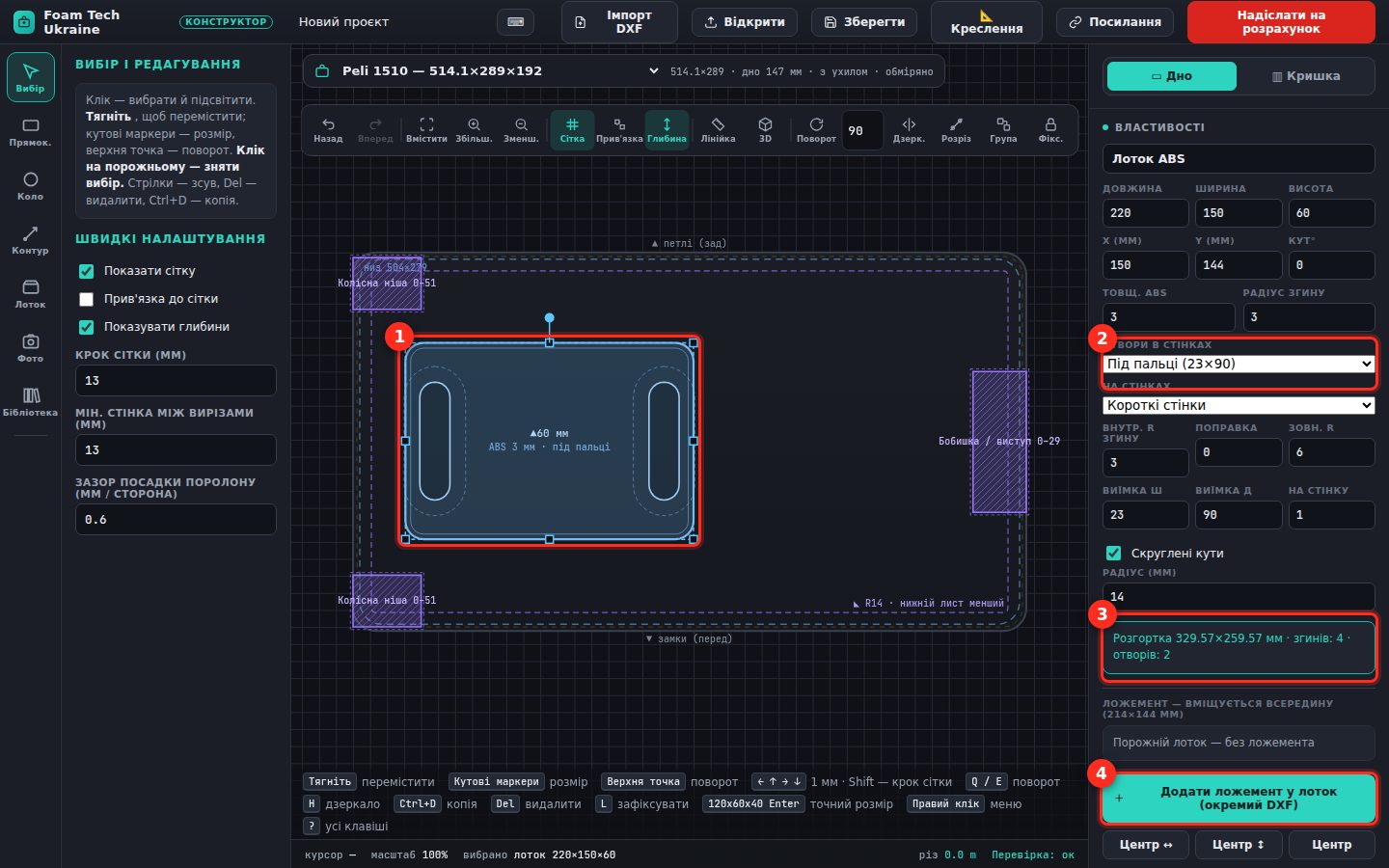

Клацніть лоток (1): праворуч розміри, товщина, отвори (2). Блок «Розгортка» (3) показує розмір заготовки, кількість згинів і отворів — розгортка йде у виробництво окремим DXF (шари CUT + BEND). «Додати ложемент у лоток» (4) — поролонова вставка всередину.
3Ложемент усередині лотка

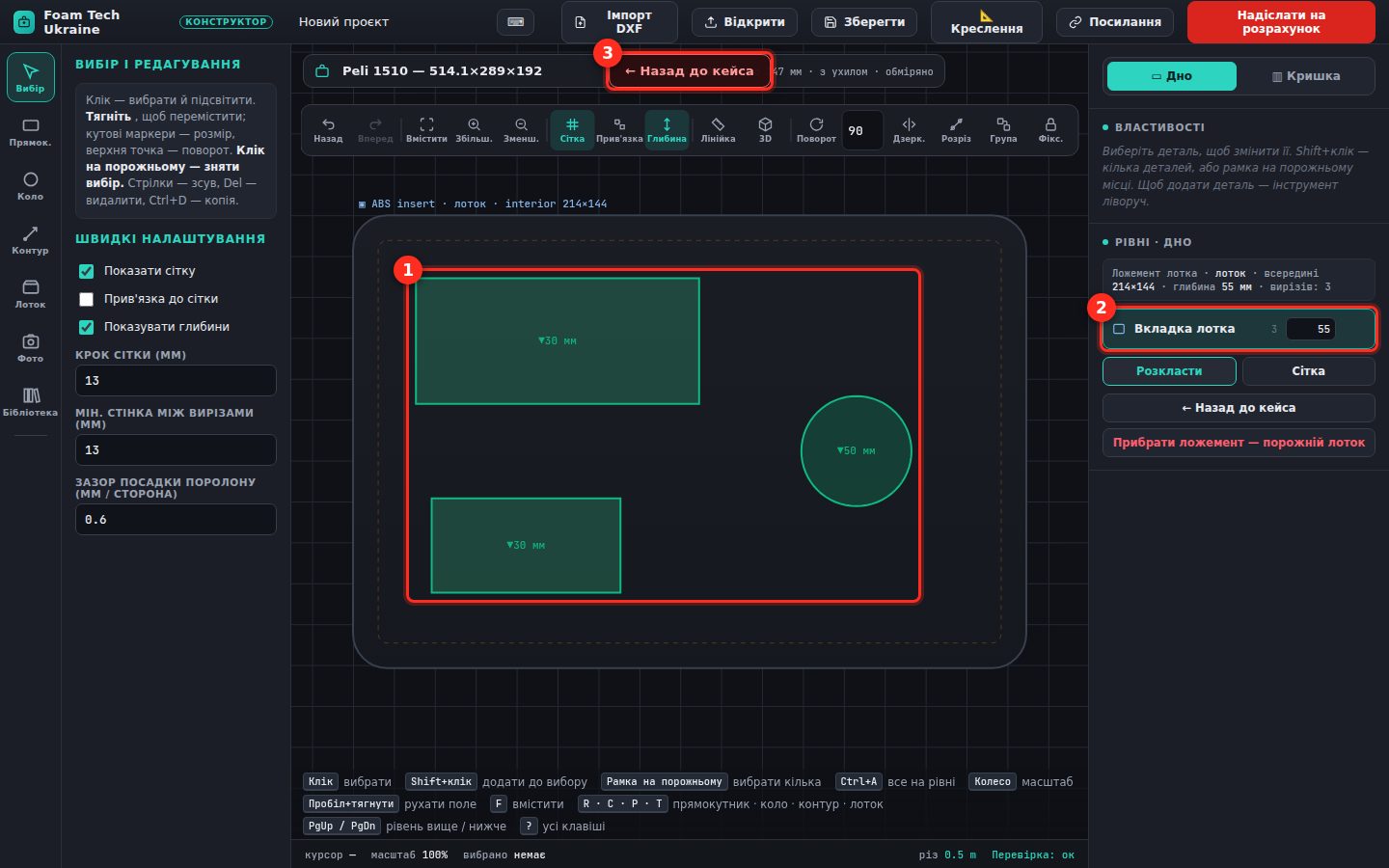

Відкривається вкладка лотка — окремий ложемент по внутрішньому розміру. Додавайте гнізда (1) будь-якими інструментами; висота вкладки — у «Вкладка лотка» (2). «← Назад до кейса» (3) повертає до основного ложемента. «Прибрати ложемент — порожній лоток» — якщо вставка не потрібна.
43D: кейс, лоток і вкладка
У 3D видно ложемент кейса, кришку, сам ABS-лоток і його вкладку окремо. У заявці лоток рахуємо окремою позицією.
