- Одне гніздо → Ctrl+A і «Копіювати всі» подвоює кількість: 16 → 32 → 64.
- «Сітка · без перекриттів» з кроком «Між стовпцями / Між рядами» ставить гнізда рівними рядами.
- Приклад: 40 гнізд Ø22 мм під патрони в блоці 300×200×60 мм за хвилину.
- «Мін. стінка між вирізами» за замовчуванням 13 мм — для дрібних гнізд її можна зменшити.
Патрони, ампули, пробірки, свердла, батарейки, флакони — десятки однакових гнізд рівними рядами. Розставляти їх по одному довго; у конструкторі це займає хвилину: одне гніздо, копії й «Сітка».
1Одне гніздо потрібного розміру

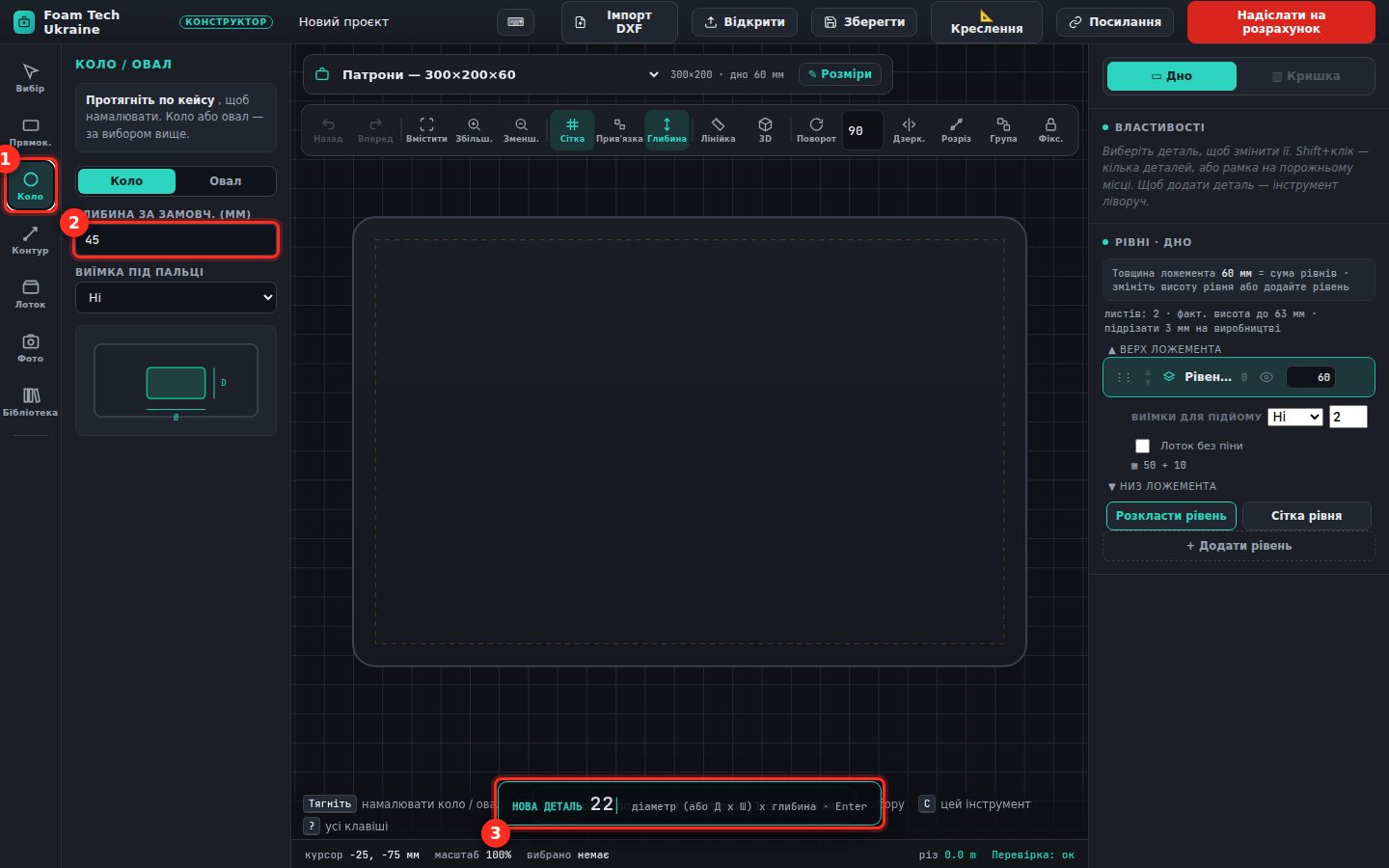

Тут — блок під патрони: «Ложемент без кейса» 300×200×60 мм (як створити). Інструмент «Коло» (1), глибина за замовчуванням (2) — 45 мм, діаметр 22 (3) і Enter.
2Копії: Ctrl+D і «Копіювати всі»

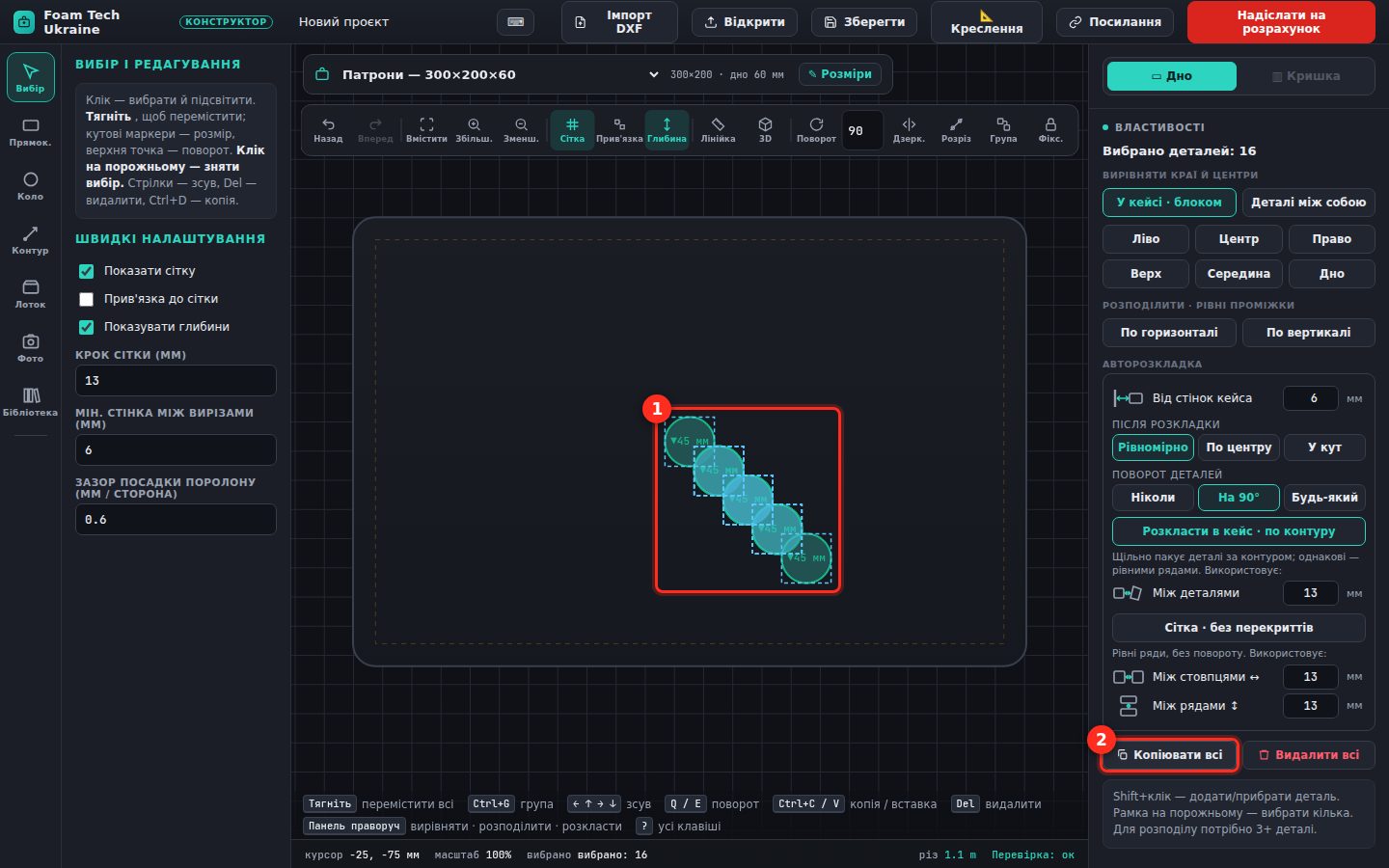

Ctrl+D — копія виділеного гнізда. Швидше подвоювати: Ctrl+A (виділити все) і «Копіювати всі» (2) — було 16 (1), стане 32, потім 64. Зайві — Del, бракує — Ctrl+D. Копії стають драбинкою — це нормально, далі їх розставить сітка.
3«Сітка · без перекриттів»

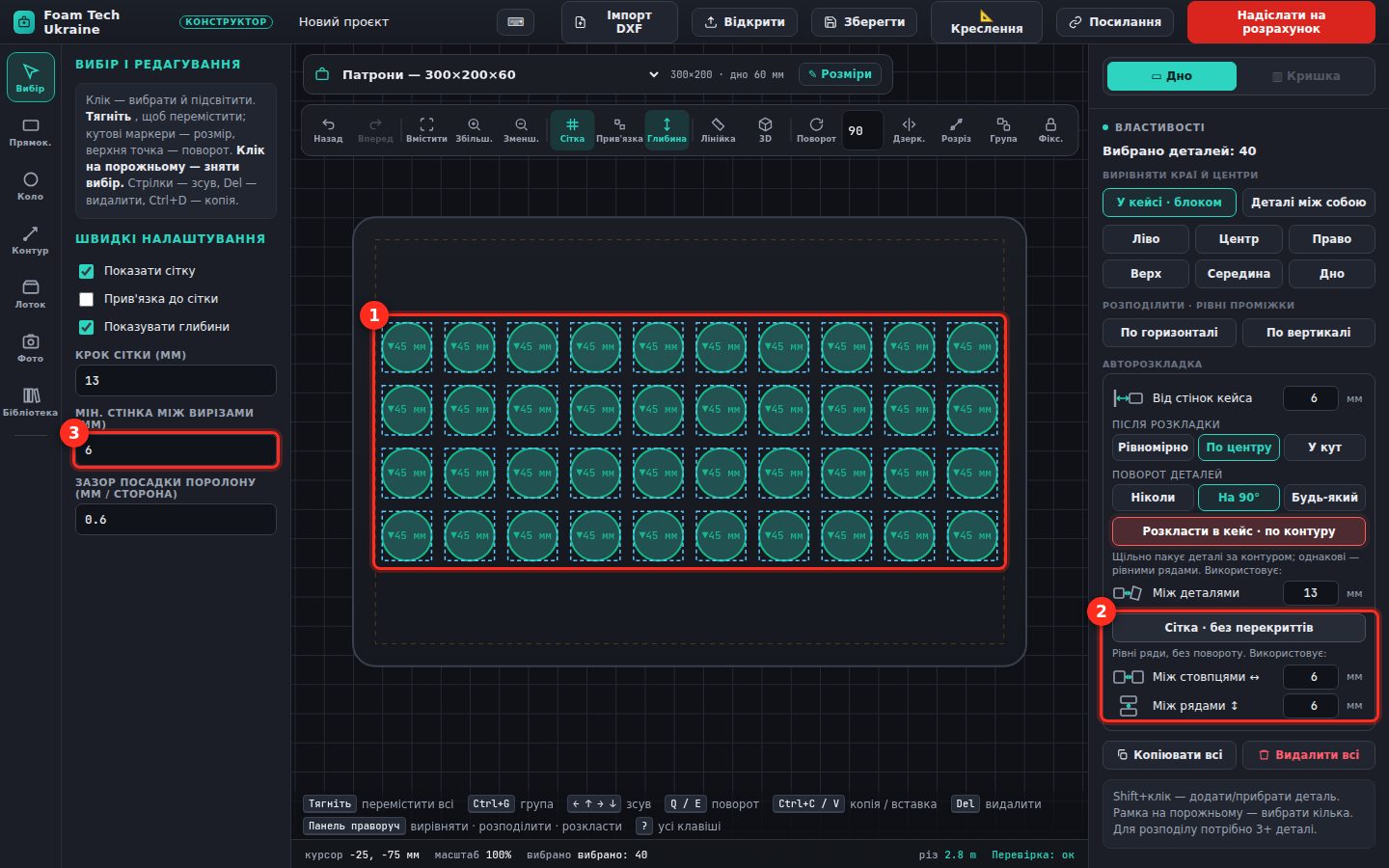

Ctrl+A, праворуч задайте «Між стовпцями» і «Між рядами» (2) — стінку поролону між гніздами, і натисніть «Сітка · без перекриттів»: 40 гнізд (1) стануть рівними рядами. «Після розкладки: По центру» — сітка посередині, «У кут» — притиснута до кута.
⚠ Перевірка червона «стінка до сусіднього вирізу лише 6 мм (мін. 13 мм)»? Ліворуч у «Швидких налаштуваннях» поле «Мін. стінка між вирізами» (3) — за замовчуванням 13 мм. Для дрібних гнізд його можна зменшити; перед різом ми підкажемо, чи тримає поролон.
4Вирівняти, розподілити, згрупувати

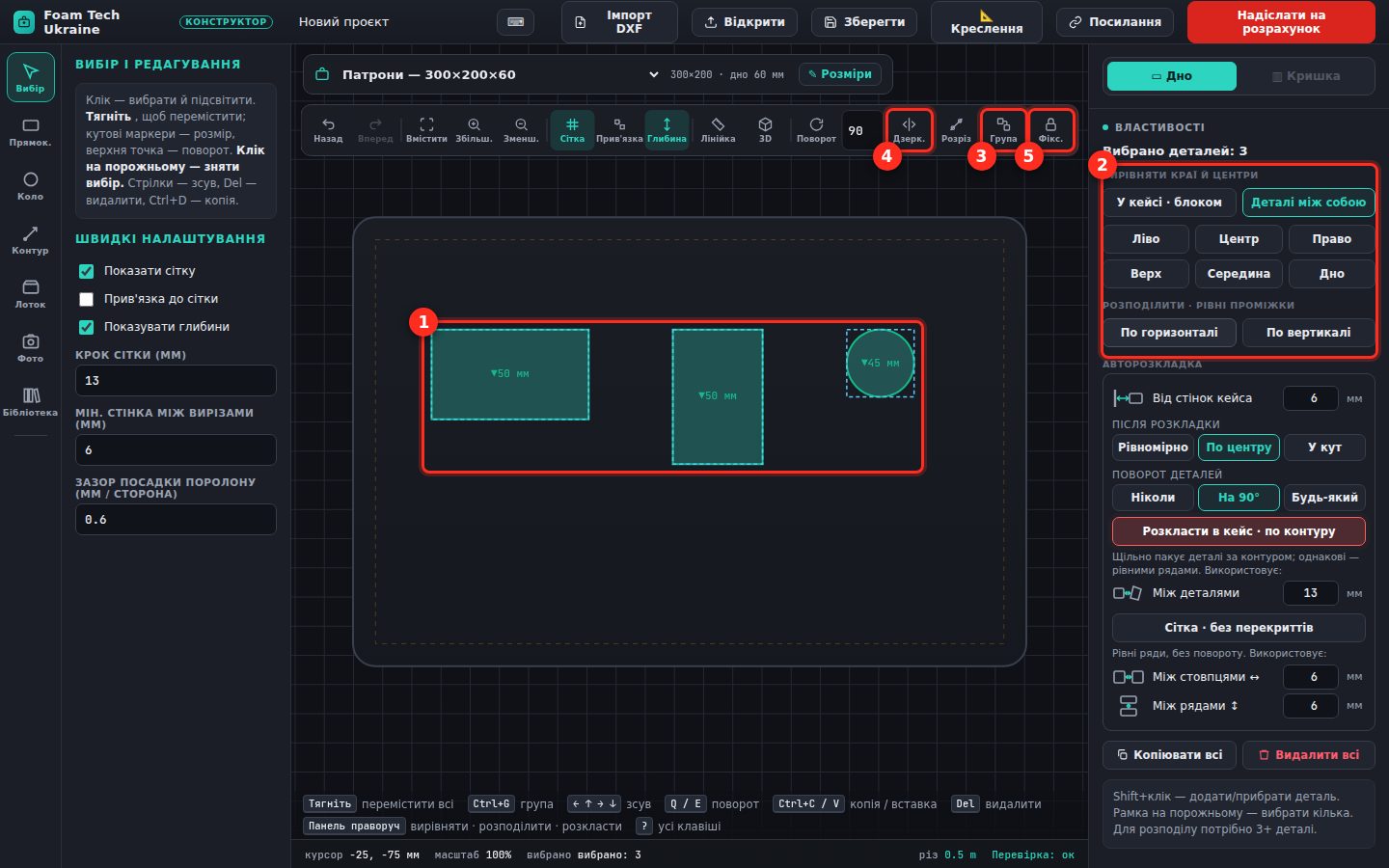

Для різних деталей (1) у тій самій панелі (2): «Вирівняти краї й центри» — у кейсі блоком або деталі між собою (ліво, центр, право, верх, середина, дно), «Розподілити рівні проміжки» — по горизонталі чи вертикалі. На панелі інструментів: «Група» (3, Ctrl+G) — рухати кілька деталей разом, «Дзерк.» (4) — віддзеркалити, «Фікс.» (5) — закріпити деталь, щоб авторозкладка її не чіпала.
💡 Різні за формою деталі щільніше пакує «Розкласти в кейс · по контуру»; кнопка «Сітка рівня» у панелі рівнів розставляє сіткою все на активному рівні.
