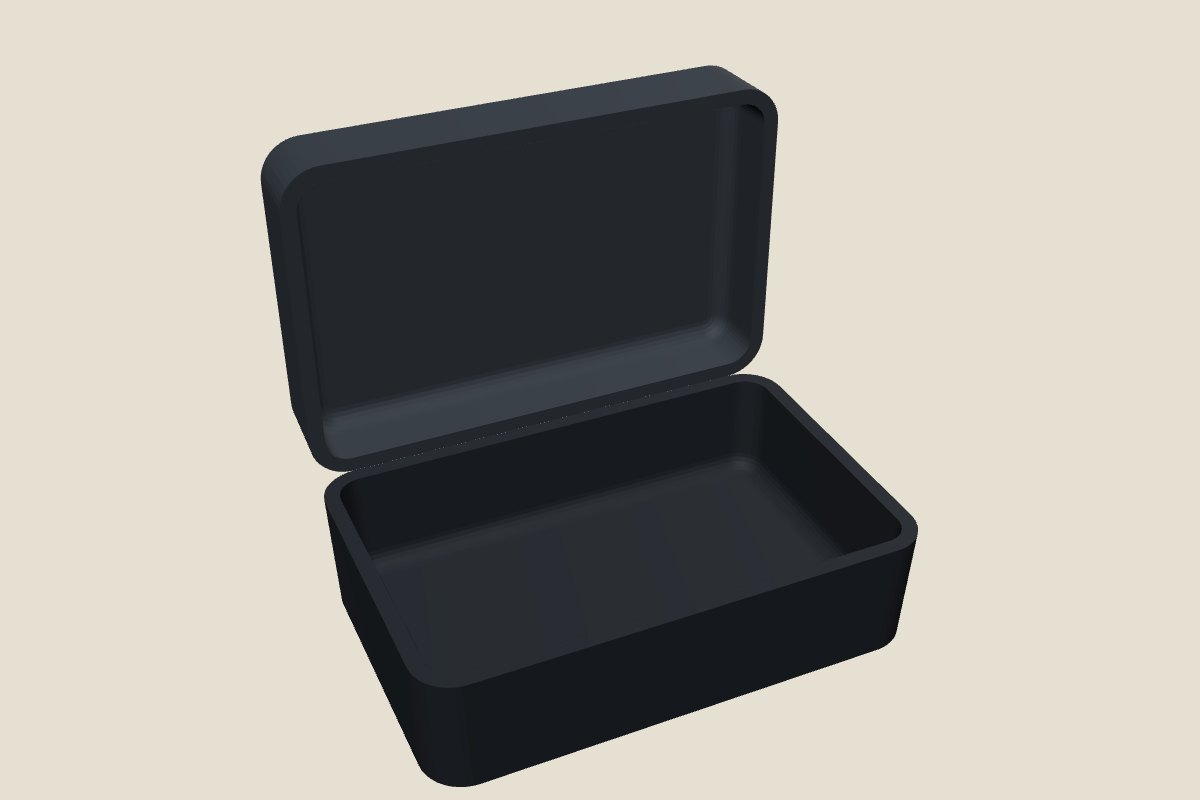

Кейс Pelican Micro M40 з відкритою кришкою — 3D-модель за нашими обмірами — 3D за обмірами: червоним — ніші й виступи, жовтим — бобишки кріплення.

Кейси · Pelican (Peli)

Ложемент для кейсу Pelican (Peli) Micro M40

Ложемент з ППЕ для Pelican Micro M40 — компактний мікрокейс для телефона, документів і дрібної електроніки. Розміри зняті з 3D-моделі виробника: усередині 155×98 мм, дно 36 і кришка 20 мм.

Усередині по верху: 154,9 × 97,8 мм
Біля дна: 152,4 × 95,3 мм
Глибина: 56,1 мм: дно 35,9 + кришка 20,2
Кути: R8,3 мм
Перехід стінка–дно: R6 мм
Розміри: з 3D-моделі виробника

Розрахувати ложемент Спроектувати в конструкторі ↗

Обміри

Внутрішні розміри й особливості Pelican Micro M40

Дно · глибина 35,9 мм · біля дна 152×95 мм · кути R8,3

Кришка · глибина 20,2 мм · біля дна 154×96 мм · кути R8,4

Як розкладаємо поролон

Дно 35,9 мм — листи ППЕ 30 мм, 5,9 мм лишаємо на щільне закриття. Нижні шари — суцільні або з гніздами під важкі предмети, верхній — з гніздами за контуром і виїмками під пальці.

Кришка 20,2 мм — ППЕ 20 мм: притискає предмети, коли кейс закритий, або має власні гнізда під дрібниці.

Ложемент ріжемо за внутрішнім контуром з урахуванням ухилу стінок і радіусів кутів, тому він лягає щільно без кріплення.

Про кейс Pelican Micro M40

Pelican (Peli) Micro M40 — герметичний мікрокейс для дрібних речей. Внутрішній простір 155×98 мм по верху і 152×95 мм біля дна, загальна глибина 56 мм (дно 36 + кришка 20 мм). Кути R8,3 мм — ложемент ріжемо з тим самим радіусом.

Кришка глибиною 20 мм — кладемо в неї шар ППЕ, що притискає предмети, або робимо в ній гнізда під дрібниці.

Що найчастіше кладуть у Pelican Micro M40

тестер, мультиметр чи інший прилад
телефон або GPS-навігатор
екшн-камера з батареями
рація чи ліхтар
набір дрібного інструменту

Інші моделі Pelican (Peli)

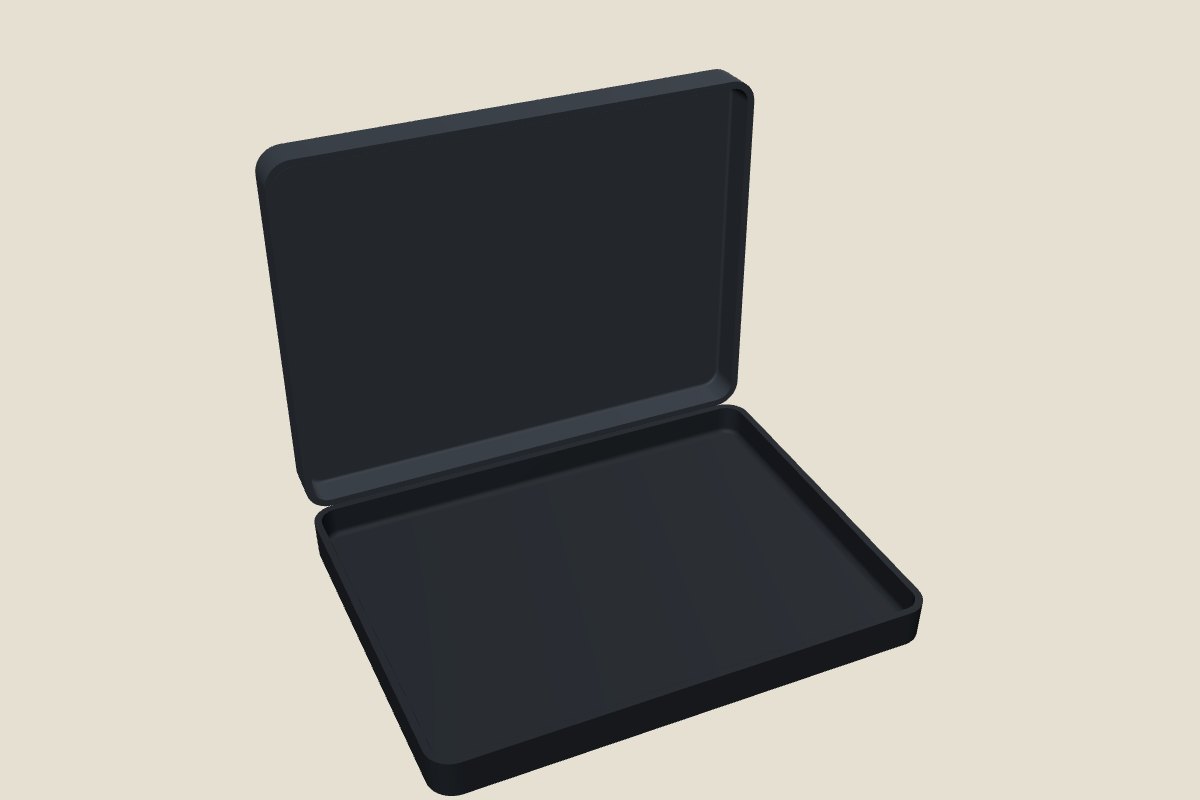

Кейс Pelican 1080 з відкритою кришкою — 3D

Модель

Ложемент для Pelican 1080

Усередині 327×250×43 мм · дно 22 + кришка 22 мм

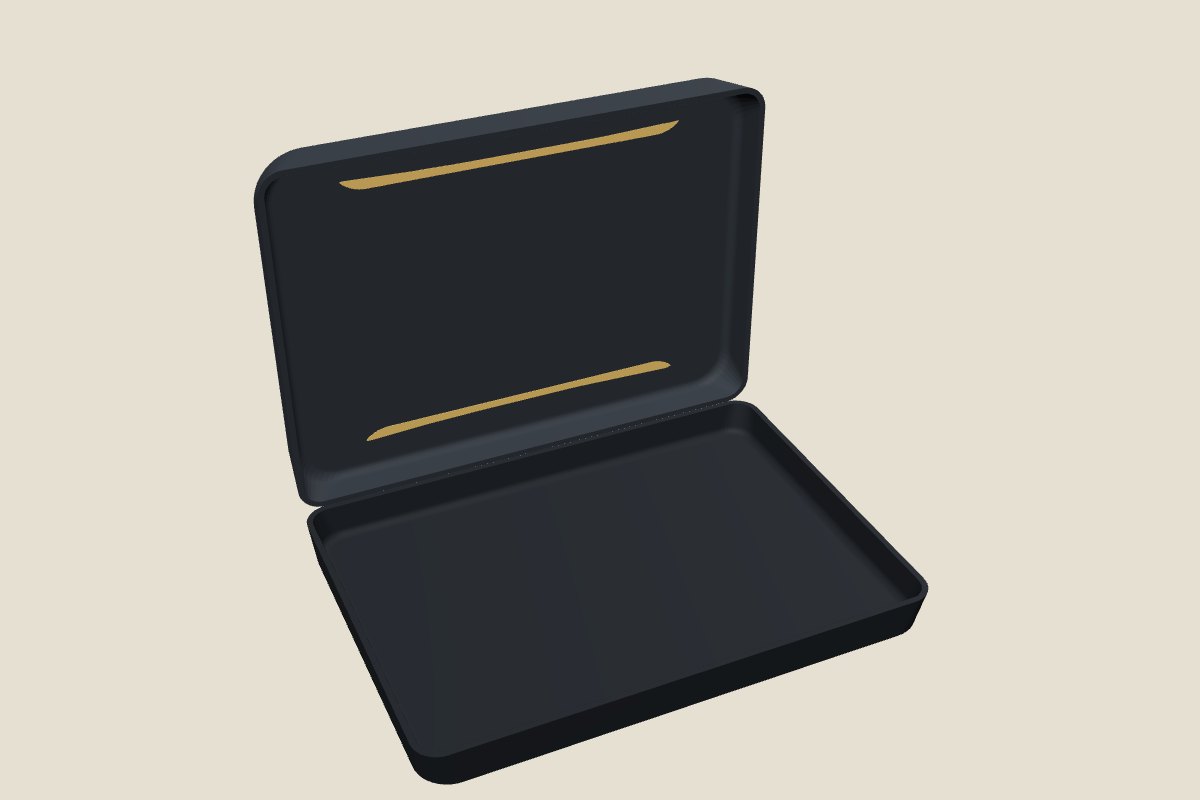

Кейс Pelican 1095 з відкритою кришкою — 3D

Модель

Ложемент для Pelican 1095

Усередині 413×295×57 мм · дно 29 + кришка 29 мм

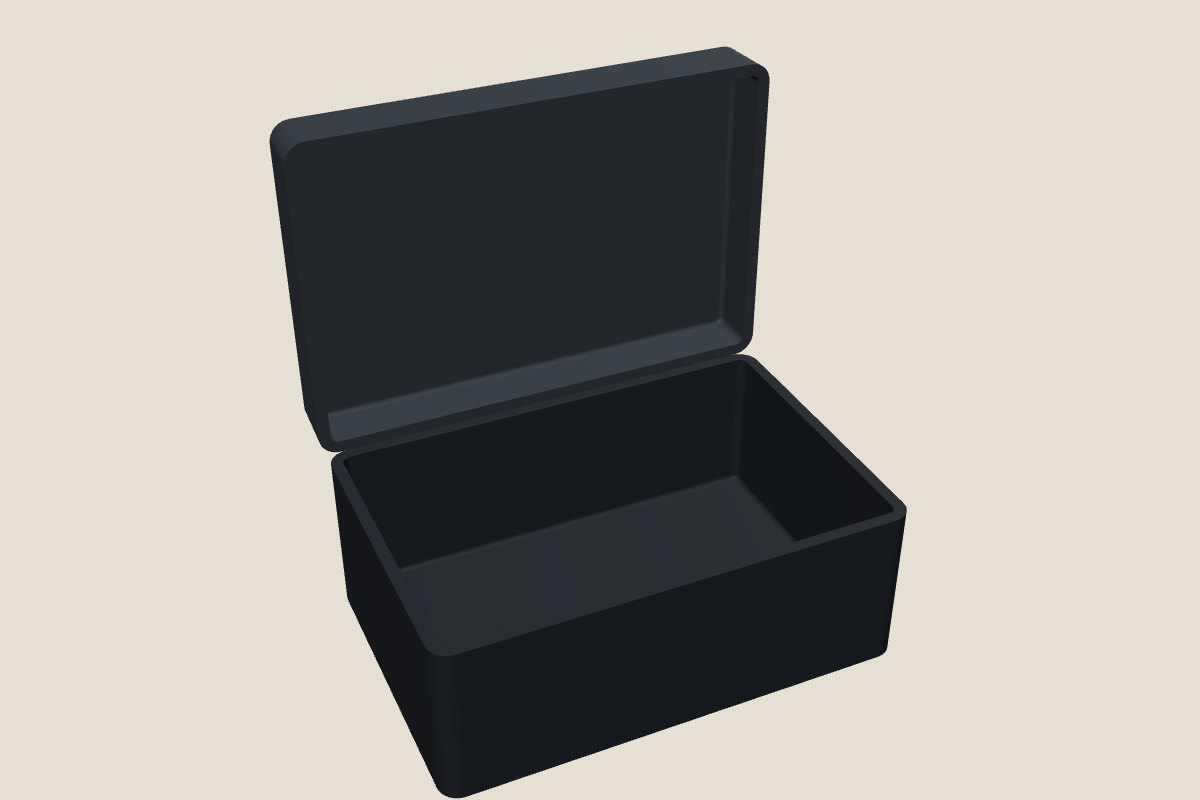

Кейс Pelican 1120 з відкритою кришкою — 3D

Модель

Ложемент для Pelican 1120

Усередині 185×122×85 мм · дно 66 + кришка 19 мм

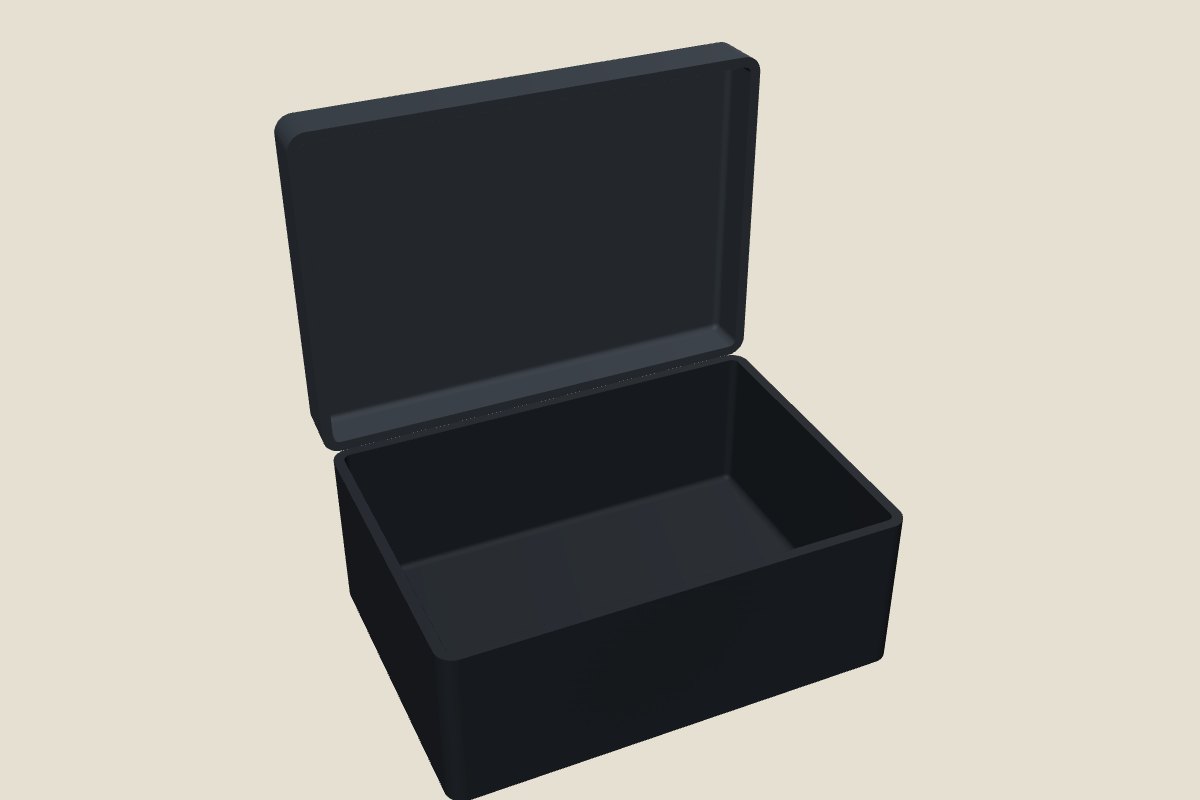

Кейс Pelican 1150 з відкритою кришкою — 3D

Модель

Ложемент для Pelican 1150

Усередині 211×148×95 мм · дно 76 + кришка 19 мм

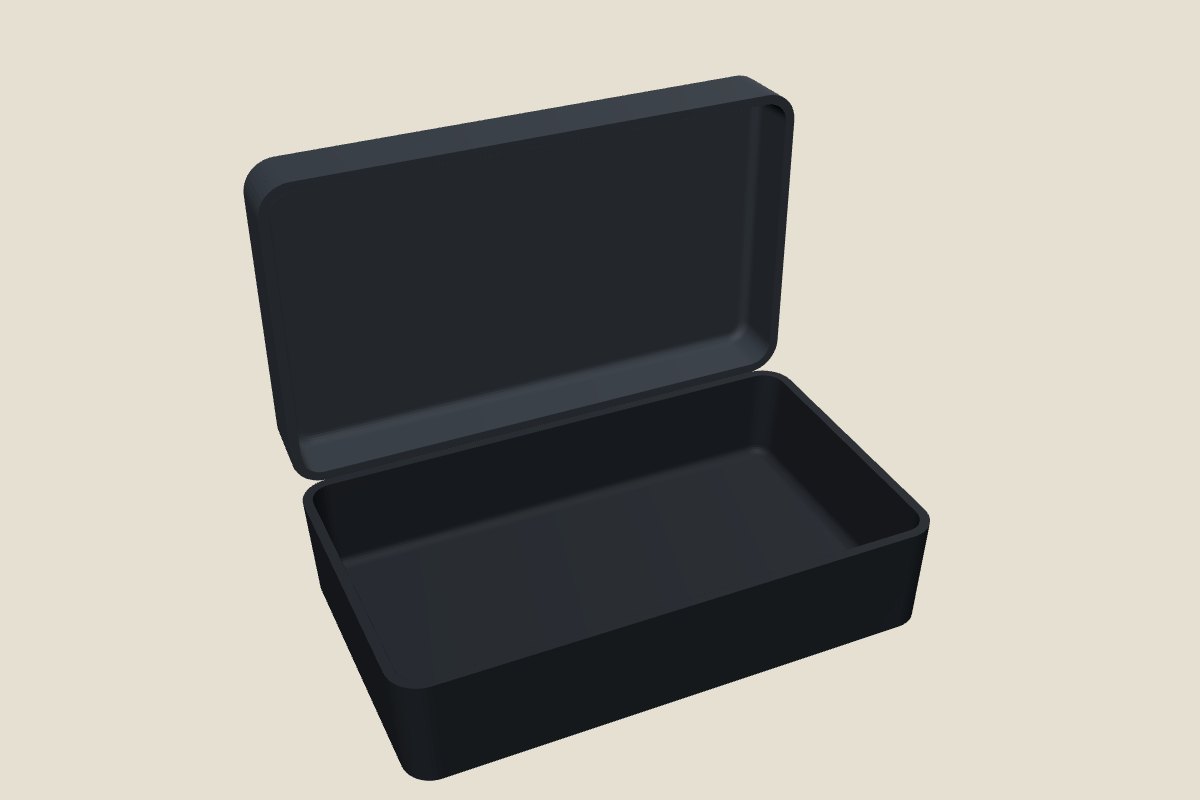

Кейс Pelican 1170 з відкритою кришкою — 3D

Модель

Ложемент для Pelican 1170

Усередині 271×154×80 мм · дно 53 + кришка 27 мм

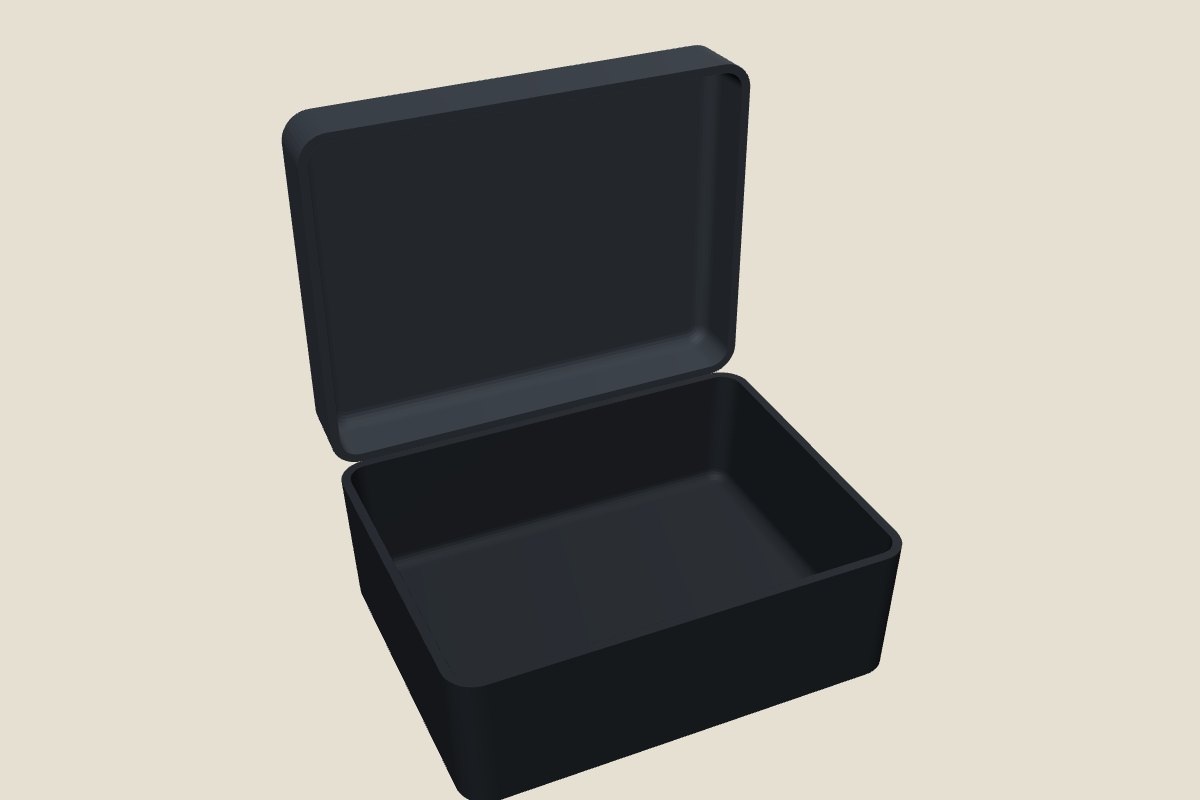

Кейс Pelican 1200 з відкритою кришкою — 3D

Модель

Ложемент для Pelican 1200

Усередині 241×183×105 мм · дно 74 + кришка 30 мм

Ложементи в кейси Pelican →

FAQ

Часті питання

Чи є сенс робити ложемент у такий маленький кейс?

Так: у малих кейсах предмет найчастіше бовтається, а штатний pick-and-pluck кришиться першим. Різаний ложемент тримає прилад, зонди й батареї кожне у своєму гнізді.

Розміри Pelican Micro M40 точні?

Так, їх знято з 3D-моделі виробника: стінки, кути, перехід у дно, глибина дна й кришки. Кейс надсилати не потрібно.

Що надіслати для ложемента в Pelican Micro M40?

Фото ваших предметів зверху на аркуші з лінійкою або перелік моделей і кількість. Розміри кейса в нас уже є. Можна зробити макет самостійно в конструкторі.

З якого матеріалу ріжете?

ППЕ (пінополіетилен) 10–50 мм, чорний, сірий або білий; для преміальних комплектів — EVA. Ріжемо на ЧПК осцилюючим ножем, допуск від 0,5 мм.

Замовити

Надішліть ескіз — відповімо з цінами за матеріалами

01 · Ескіз від руки, фото, PDF, DXF або STEP
02 · Ціни за кількома матеріалами
03 · Креслення і зразок на погодження
04 · Договір, виробництво, відправка

Зразок за 1–3 робочі дні · від 1 шт · ложемент від 499 грн · з ПДВ, договір
